对接焊缝认证用气体支持夹具结构

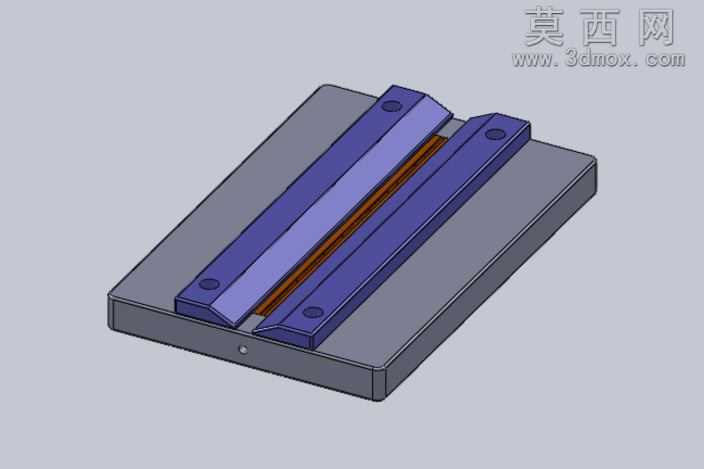

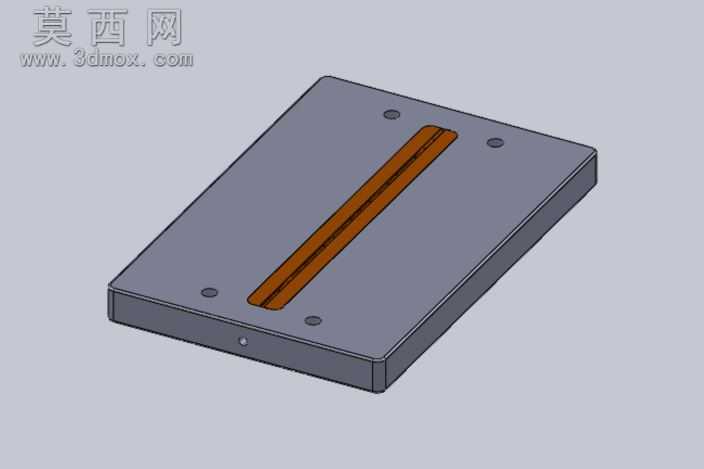

本模型为对接焊缝认证场景设计的气体支持夹具，采用SolidWorks完成全参数化三维建模，整体结构采用模块化设计思路，可清晰拆解为基座承托模块、双侧压持定位模块、中部气体支撑腔道三个核心功能部分。建模过程中严格遵循机械加工公差配合要求，对所有装配接触面做了贴合约束校验，确保虚拟装配状态下无干涉错位问题。渲染阶段采用哑光金属材质模拟基座与压条的碳钢加工质感，对中部腔道的密封接触面做了细微的粗糙度区分，还原实际工装的加工表面特征，同时通过等轴测视角完整呈现夹具的整体布局与装配关系，让查看者可快速识别各部件的功能位置。结构设计上，矩形基座作为整体承载基础，底面做平面度约束保证放置稳定性，双侧对称布置的长条压条通过沉头螺栓与基座连接，可根据待焊接工件的厚度调整压合间隙，压条内侧设计有导向斜面，方便工件快速装夹定位；两条压条之间预留的狭长腔道为气体支撑通路，焊接作业时可通入保护气体，在对接焊缝背面形成均匀的气体支撑防护，避免焊接过程中焊缝背面出现氧化、焊穿、塌陷等缺陷，完全满足对接焊缝认证的工艺要求。设计过程中充分考虑了工装的实用性与耐用性，所有棱角位置均做了工艺倒角处理，避免操作过程中划伤工件或操作人员，压条的螺栓孔位做了沉头设计，保证螺栓安装后表面平整无凸起，不会干扰工件的装夹取放。基座侧面预留的定位销孔可实现夹具在焊接工作台上的快速定位固定，减少工装换装的调校时间，整体结构简洁紧凑，无冗余设计，既保证了装夹的可靠性，又兼顾了气体通路的密封性，可直接用于实际焊接生产的焊缝认证工序，也可作为同类焊接工装的设计参考模板，建模过程中保留了所有特征的参数化历史，可根据不同规格的对接焊缝加工需求快速调整压条间距、腔道宽度、基座尺寸等参数，适配不同厚度、不同宽度的工件焊接装夹需求。
