水虎鱼YX160cc发动机中心组件结构设计

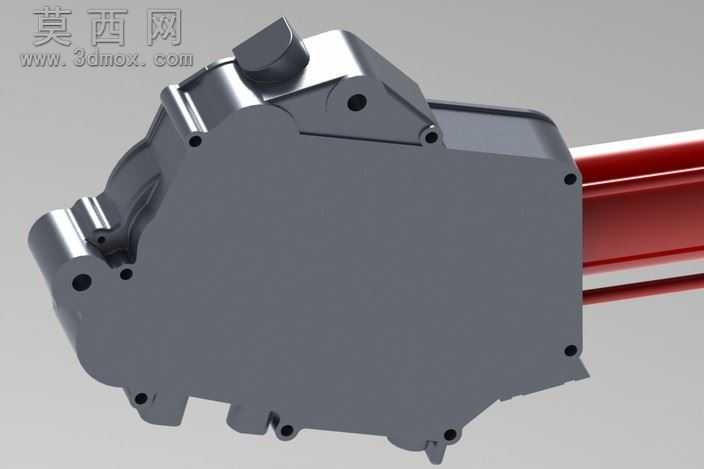

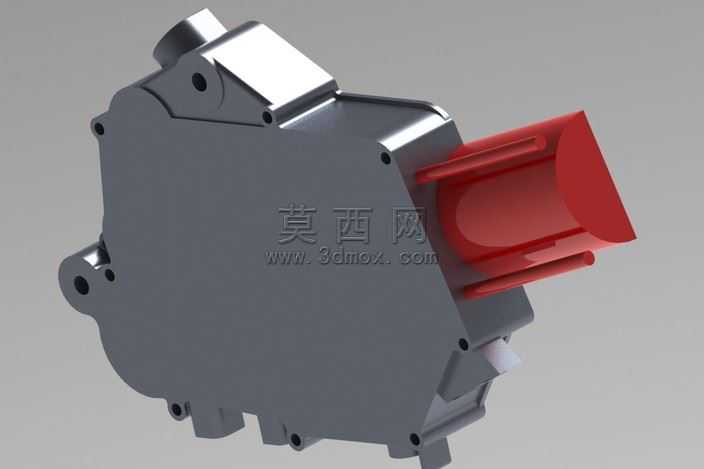

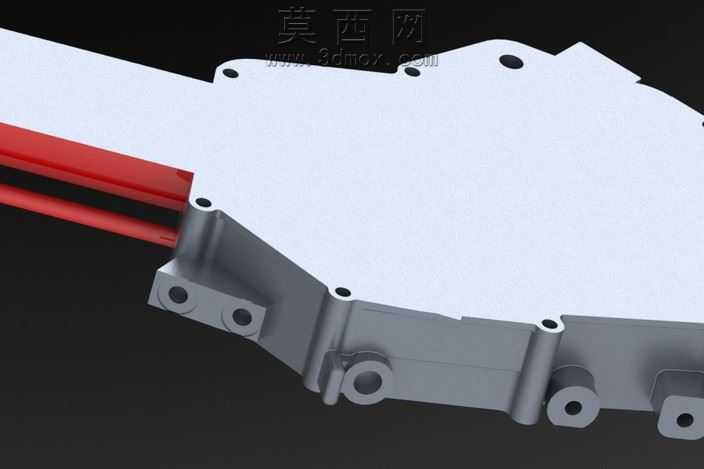

本作品为水虎鱼YX160cc动力单元的中心组件三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械装配设计的基准统一原则，以组件的核心安装轴线为全局设计基准，保证各子特征的位置精度与装配适配性。建模阶段首先完成主体壳体的基础特征搭建，通过拉伸、切除、拔模等基础命令构建壳体的整体轮廓，针对壳体上的安装孔位，采用阵列与镜像结合的方式保证孔位的位置度公差，同时对孔位边缘做倒角处理，消除应力集中隐患，也符合实际机加工的工艺要求。壳体表面的加强筋结构通过筋特征命令生成，筋条的厚度、走向完全匹配小型发动机壳体的受力需求，能够在组件运行时分散振动带来的应力，提升壳体的结构强度。组件一侧的红色连接端口采用独立的子装配体建模完成，端口的卡扣结构、密封槽位都做了精细化还原，密封槽的宽度、深度参数参考同排量发动机的通用密封件尺寸设计，保证后续装配时的密封性能，端口与主体壳体的连接位置做了贴合面的公差适配设计，预留了合理的装配间隙。材质与渲染阶段，主体壳体赋予压铸铝合金材质，调整材质的粗糙度、金属度参数还原压铸件的哑光金属质感，表面的细微颗粒纹理模拟实际压铸工艺产生的表面肌理；红色连接端口赋予耐高温工程塑料材质，调整材质的漫反射颜色与高光参数，还原工程塑料的半哑光质感，同时添加轻微的环境反射提升渲染真实度。渲染场景采用柔和的三点布光，主光源从侧上方打亮组件的主体结构，辅光源补全暗部细节，背光源勾勒组件的轮廓边缘，避免结构细节被阴影遮盖。设计思路上，该中心组件并非仅适配YX160cc单一机型，而是采用模块化的结构设计，核心安装位的尺寸参数预留了一定的适配余量，可作为同排量系列小型动力单元的通用中心组件使用，组件上的各个安装接口都做了标准化设计，能够与对应规格的气缸、曲轴箱、侧盖等部件完成精准装配，完整还原发动机中心部分的装配逻辑，可用于发动机装配教学、结构改进验证、装配干涉检查等场景，建模过程中对所有配合面都做了干涉检查，确保各部件装配时不会出现位置冲突，符合机械设计的工程化要求。
