七缸径向雅各布斯星型航空发动机结构

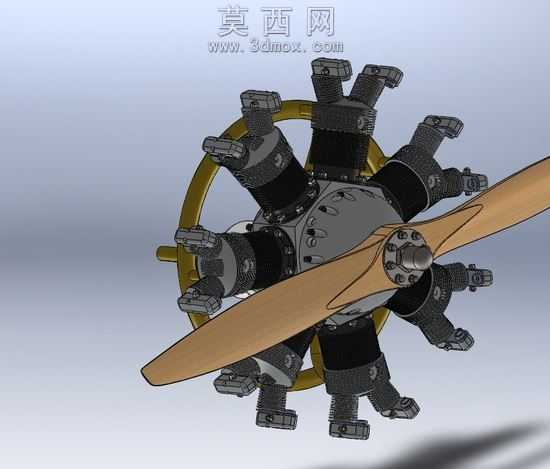

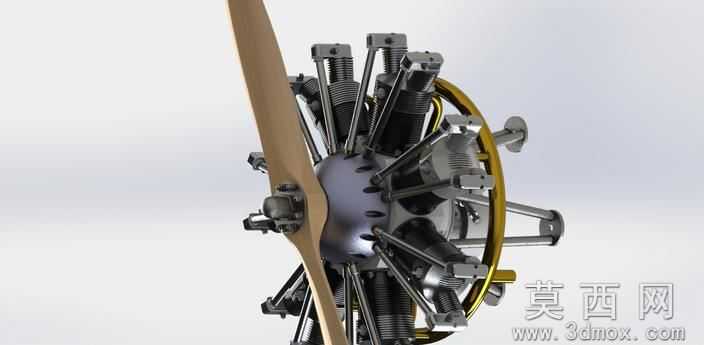

本作品为1/4比例的七缸径向雅各布斯航空发动机三维建模成果，建模过程严格遵循星型活塞发动机的真实机械结构逻辑，以中心曲轴匣为核心基准，完成七个气缸沿圆周径向均匀排布的结构搭建，每一个气缸组件都完整还原了缸体散热鳍片、气门推杆、活塞连杆、火花塞安装位的细节特征，保证各部件的装配公差符合机械设计的合理范围。建模阶段采用参数化设计思路，先绘制中心曲轴的运动轨迹基准，再通过圆周阵列命令完成七个气缸组件的均匀排布，逐一调整每根连杆与曲轴曲柄销的连接角度，还原径向发动机特有的连杆铰接结构，确保整体传动逻辑符合真实发动机的运动原理。材质渲染环节针对不同部件做了区分处理：发动机前侧的螺旋桨采用实木纹理材质，还原早期航空螺旋桨的木质质感，表面添加细微的使用磨损痕迹提升真实感；气缸散热鳍片、气门推杆、固定螺栓等金属部件采用磨砂钢材材质，调整金属粗糙度参数模拟铸钢件的哑光金属质感；发动机后部的安装机匣环采用抛光黄铜材质，与钢质部件形成明确的材质区分，突出星型发动机的复古工业质感；中心曲轴匣部分做了深色金属氧化处理，还原老旧航空发动机的使用痕迹。结构设计上完整还原了径向发动机的核心特征：七个气缸围绕中心曲轴呈放射状排布，每缸独立配置进排气门与推杆结构，前部螺旋桨与曲轴输出端直接连接，后部的星形机匣承担发动机机架固定功能，所有管路、固定销、紧固件都按照真实机械结构做了等比例缩放还原，没有省略关键的连接结构。渲染阶段采用柔和的影棚布光，通过多角度光源突出金属部件的反光层次与螺旋桨的纹理细节，背景采用浅灰色渐变突出发动机主体结构，整体渲染效果清晰展现了七缸径向发动机的机械美感与结构特征，可用于航空动力结构教学、复古航模设计参考等场景。
