马耳他间歇运动机构三维结构设计

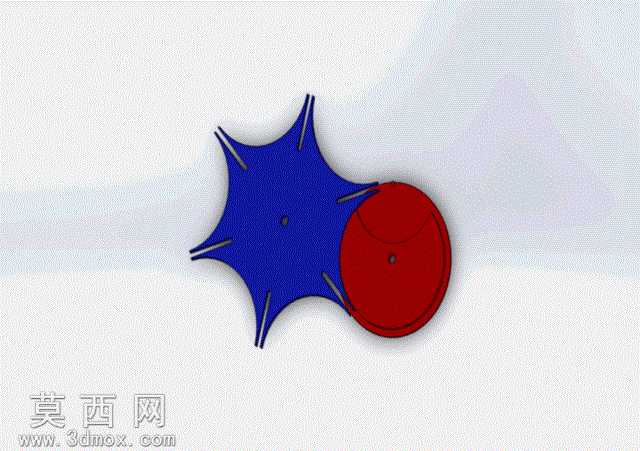

本作品为马耳他间歇运动机构的三维建模成果，建模过程依托三维参数化设计软件完成，整体建模遵循机械原理的标准设计规范，首先对机构的核心运动构件进行参数化草绘，精准锁定主动拨盘与从动槽轮的中心距、拨销直径、槽轮径向槽深度、槽轮锁止弧半径等关键尺寸，确保构件间的配合公差符合机械传动的设计要求。建模阶段对主动圆形拨盘采用实体拉伸特征完成主体构建，对拨盘上的圆柱拨销单独建模后通过装配约束与拨盘主体完成刚性连接，保证拨销与槽轮径向槽的间隙配合精度，避免运动过程中出现卡滞或间隙过大的传动误差。从动槽轮部分采用多段线草绘出星型外轮廓，通过对称约束保证六个径向槽的角度均匀分布，每个径向槽的侧壁做平行度约束，确保拨销进入和退出槽道时运动顺滑，槽轮外缘的内凹锁止弧与主动拨盘的外凸锁止弧做曲率匹配约束，保证间歇停动阶段锁止可靠，不会出现从动件滑移错位的问题。材质赋予阶段，主动拨盘采用深红色哑光金属材质，模拟45号钢调质处理后的表面质感，调整材质的粗糙度、金属度参数还原真实金属的漫反射效果；从动槽轮采用深蓝色哑光工程材质，模拟机构演示教具常用的硬质氧化铝合金或工程塑料质感，两种构件采用差异化配色便于清晰观察运动过程中两个构件的相对位置变化，提升机构运动演示的辨识度。渲染阶段采用柔和的均匀漫反射光源，避免构件表面出现过强的高光反射遮挡结构细节，渲染视角选取机构的正投影视角，完整呈现两个核心构件的装配位置关系，清晰展示拨销与槽道、锁止弧的配合状态。设计思路上，本模型严格还原马耳他机构（即外槽轮机构）的经典传动特性，将主动件的连续匀速旋转运动转化为从动件的周期性间歇旋转运动，建模过程中反复校验运动干涉情况，通过软件的运动仿真模块模拟机构的完整运动周期，确认拨销进入槽道时无刚性冲击，锁止弧配合阶段从动件完全固定无窜动，整体结构可用于机械原理教学演示、间歇传动机构的方案参考，也可作为自动化设备中工位转位、间歇送料等功能模块的设计参考模板，模型的所有特征均保留参数化编辑属性，可根据实际使用场景调整槽数、中心距、拨销尺寸等核心参数，快速适配不同的传动需求。
