轨道车辆轮对传动结构三维建模作品

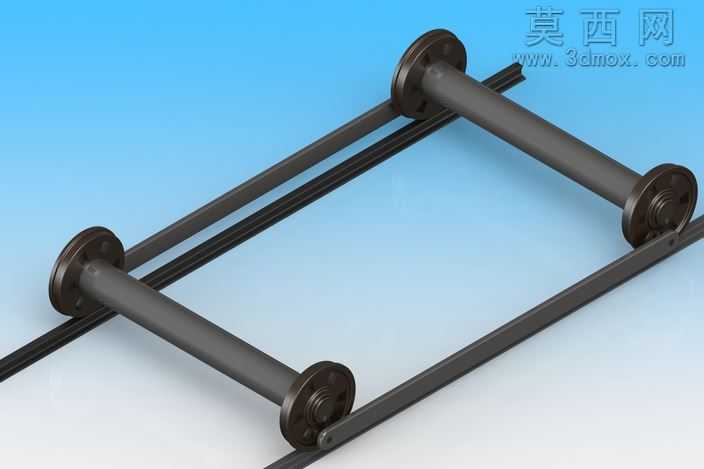

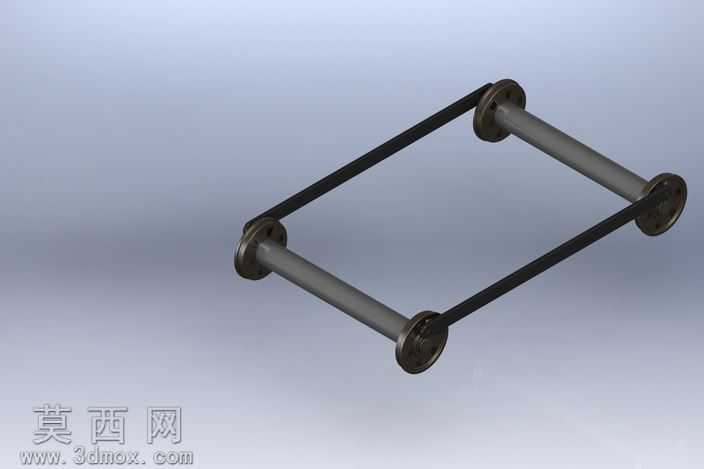

本作品为轨道车辆走行系统核心的轮对传动总成三维建模成果，建模过程严格遵循轨道走行部件的实际结构比例与装配逻辑，依托三维参数化建模技术完成全零件的特征构建。首先针对轮轴主体进行建模，采用旋转凸台特征生成等直径长轴结构，精准还原轴身的圆柱度公差要求，轴端与车轮配合的轴颈位置通过拉伸切除特征构建定位台阶，保证后续车轮装配的同轴度基准。车轮部分采用多特征组合建模，轮缘、踏面的轮廓曲线完全贴合轨道车辆轮型的标准廓形，通过旋转特征生成车轮基体后，对轮毂与轴配合的内孔进行精确尺寸约束，轮毂端面的连接孔位采用圆周阵列特征完成排布，保证孔位的等分精度，还原实际轮轴压装后的连接结构。连接两轮对的传动杆件采用矩形截面拉伸特征构建，杆件两端与车轮轮毂外侧的连接座通过同轴心、重合配合完成装配，精准还原轮对之间的传动连接关系，保证两轮组转动时的同步性。材质渲染阶段，轮轴与车轮主体赋予金属碳钢材质，调整材质的粗糙度、金属度参数，还原锻钢部件的哑光金属质感，表面添加细微的锻造纹理贴图提升真实感；传动杆件赋予深色合金结构钢材质，区分不同部件的材质属性，场景采用柔和的环境光配合定向补光，避免金属表面出现过曝反光，清晰呈现各部件的轮廓边界与装配关系。建模过程中对所有活动配合部位进行了间隙校验，保证轮轴与车轮内孔的配合公差符合过盈装配的设计要求，传动杆件与连接座的铰接位置预留合理转动间隙，整体装配体可实现轮对绕轴转动、传动杆件联动的运动仿真效果，完整还原火车轮总成的实际工作结构，可用于轨道车辆走行部的结构教学、装配演示以及相关机械设计的参考使用。
