动力系统用轴向活塞结构三维设计

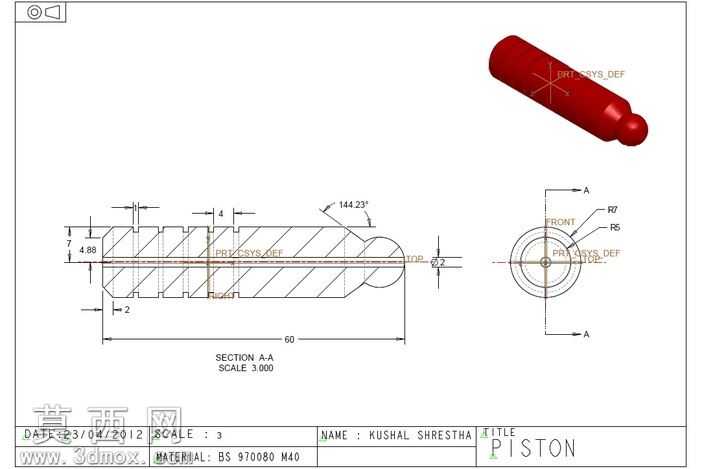

本作品为动力系统配套的轴向活塞三维设计，建模阶段严格遵循机械加工图纸的尺寸规范，依托三维建模软件的参数化设计功能完成全流程构建。建模过程中首先以剖视图的尺寸标注为基准，绘制活塞主体的旋转截面轮廓，通过旋转凸台命令生成活塞的基础实体，精准还原总长60mm的杆身结构、端部球头的R5、R7圆弧过渡，以及杆身144°23′的倒角结构，同时严格对齐截面A-A的缩放比例要求，保证各段轴径、退刀槽、密封槽的尺寸与工程图完全一致，避免出现尺寸偏差影响后续装配适配。材质配置上选用BS 970080 M40对应的金属材质效果，通过调整材质的粗糙度、金属度、反光参数，还原合金结构钢的哑光金属质感，对球头部位单独设置更高的反光度参数，模拟该配合面经过精加工后的光滑表面特性，渲染阶段采用正交视图搭配等轴测视角，同时输出二维工程剖视图与三维实体渲染图，清晰展示活塞的内部结构与外部形态，剖视图中完整呈现杆身内部的阶梯孔结构、各段壁厚尺寸，以及端部球头的连接结构，方便使用者快速理解零件的结构特点。设计思路围绕旋转斜盘泵的工作需求展开，活塞的杆身尺寸适配泵体的缸孔配合公差，球头结构用于和斜盘组件形成铰接配合，在斜盘旋转过程中带动活塞做轴向往复运动，实现泵腔的容积变化完成吸排油动作，杆身的密封槽结构用于安装密封件，保证泵腔工作过程中的压力密封性能，端部的倒角结构既方便零件装配时的导入，也能去除加工毛刺避免刮伤配合面。建模过程中对所有锐边进行了圆角过渡处理，符合机械加工的工艺要求，避免应力集中提升零件的使用寿命，同时对模型的特征树进行规整命名，方便后续使用者对模型进行参数修改、工程图导出或者装配适配，可直接用于液压泵的教学演示、结构设计验证、虚拟装配仿真等场景，也可作为同类活塞零件设计的参考模板，帮助设计人员快速理解轴向活塞的结构特点与设计要点。
