离心泵闭式叶轮三维结构设计作品

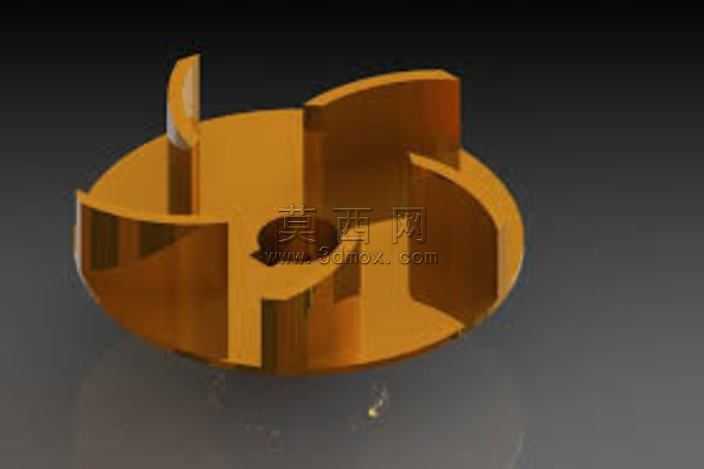

本作品为离心泵核心过流部件叶轮的三维参数化建模成果，建模过程严格遵循离心泵水力设计规范，围绕闭式叶轮的功能特性完成全结构数字化构建。建模阶段首先依据离心泵比转速参数完成叶轮水力尺寸推导，确定叶轮进口直径、出口宽度、叶片数、叶片包角等核心水力参数，采用曲面建模方式构建叶片型线，保证叶片工作面与背面的流线顺滑过渡，避免流体在流道内产生不必要的局部涡流损失。模型完整还原了叶轮的轮盘、轮盖、扭曲叶片、中心轴孔等全部结构细节，叶片与轮盘轮盖的衔接处做了符合铸造工艺要求的圆角过渡处理，既保证流体过流的顺畅性，也兼顾实际加工生产的工艺可行性。渲染阶段采用金属铜质感材质进行表现，通过调整材质的反光度、粗糙度与环境光遮蔽参数，清晰呈现叶轮的立体结构与流道形态，打光采用多角度柔光组合，既突出叶片的曲面扭曲特征，也完整展示轮盘与流道的内部轮廓，让观看者可以直观理解叶轮的结构组成与流体过流路径。设计过程中重点考量了叶轮的水力性能与结构强度的平衡，叶片型线采用变角螺旋线设计，从进口到出口的安放角平滑变化，符合流体在叶轮内的运动规律，能够有效降低水力冲击损失，提升离心泵的运行效率；中心轴孔位置预留了键槽安装结构，可与泵轴实现可靠周向固定，轮盖外缘的圆形轮廓可与泵体密封环配合形成间隙密封，减少泵腔内部的容积损失。整个模型结构完整无几何错误，曲面连续性达到G2级别，可直接用于后续的CFD流体仿真分析、结构强度校核，也可作为铸造生产的模型参考，或是用于离心泵产品的结构演示、教学培训场景，帮助相关人员快速理解离心泵叶轮的工作原理与结构特点。
