轻量化桁架式承载支架结构设计作品

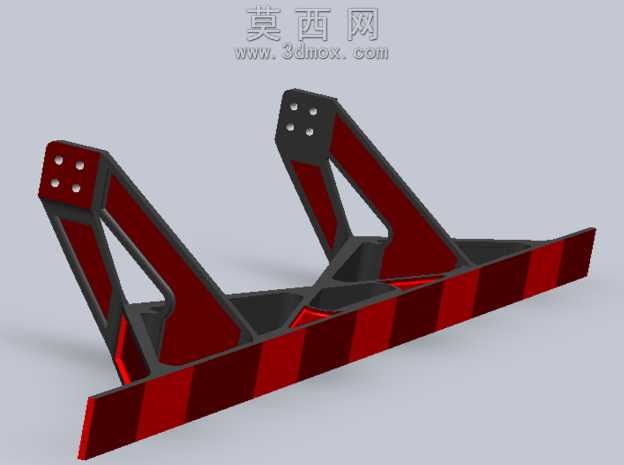

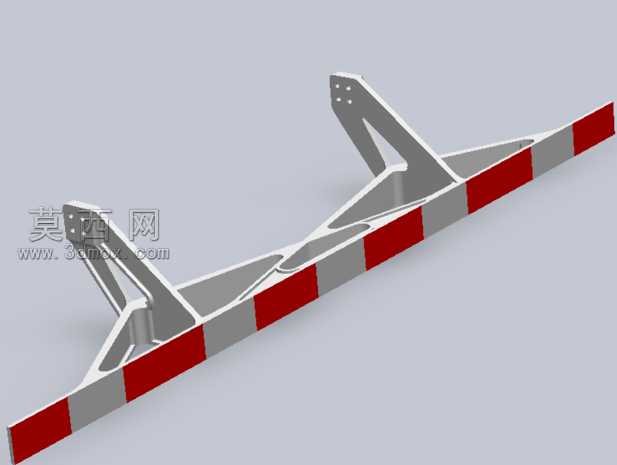

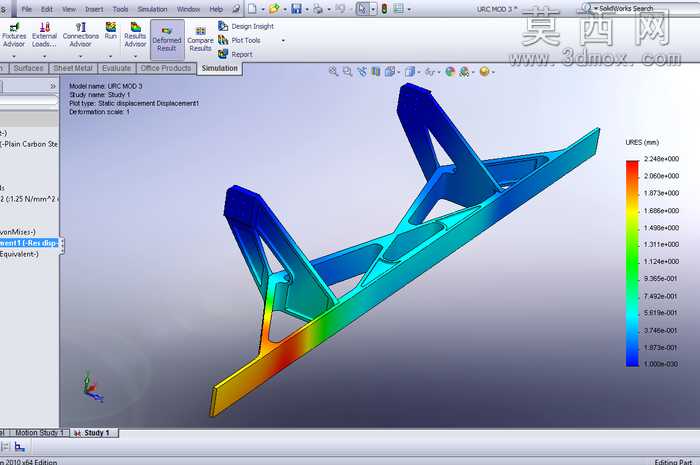

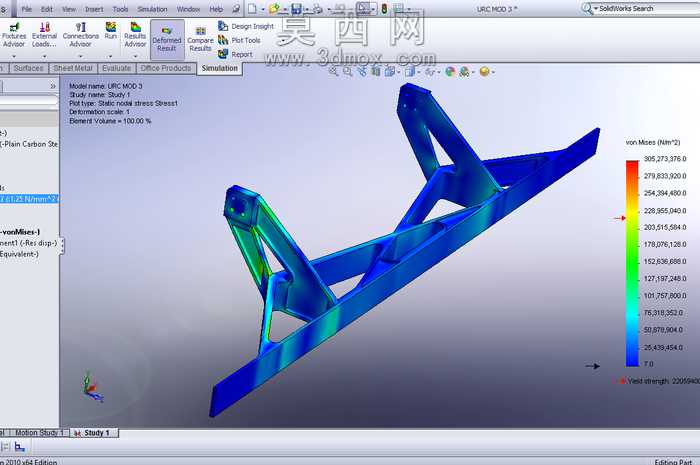

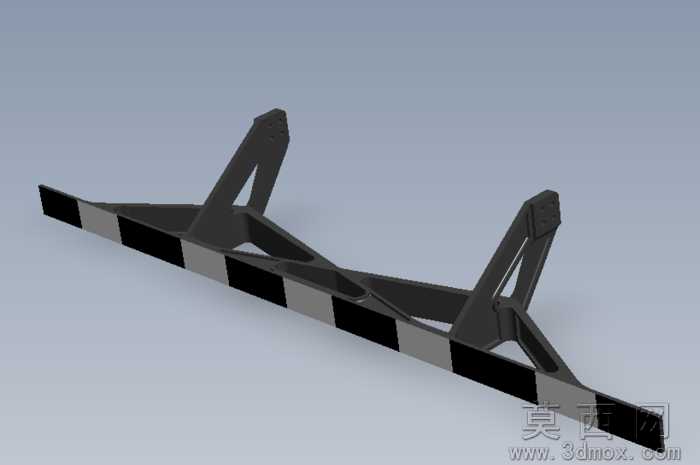

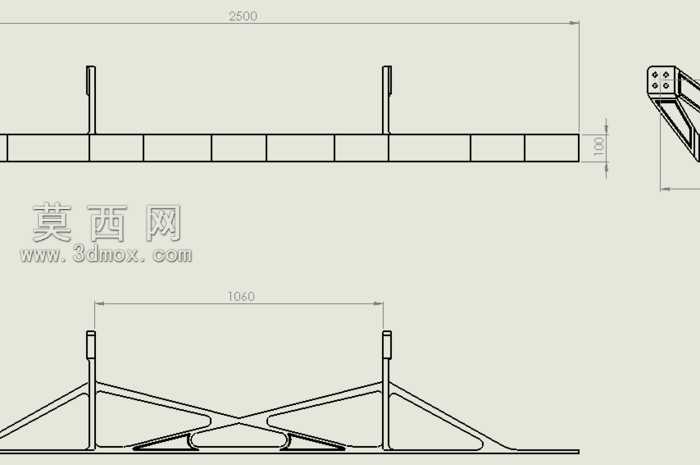

本作品为一款采用桁架式镂空设计的长条形承载支架，整体建模过程依托三维参数化设计软件完成，从初始的载荷工况分析出发，先确定整体跨度与承载点位的布局，再逐步细化各部分结构。建模阶段先绘制主体横梁的基准轮廓，根据受力分布规律，在横梁上间隔设置黑白相间的标识段，既可以作为装配定位的参考标记，也能直观区分不同的受力区间。在承载点位处设计了两个带三角加强筋的立式支撑耳，支撑耳采用变截面设计，根部与横梁衔接处做了大圆角过渡，避免应力集中，支撑耳内部同样做了镂空减重处理，在保证支撑强度的前提下尽可能去除冗余材料。整体结构采用一体化建模思路，各衔接部位均做了平滑过渡处理，没有突兀的直角棱边，既降低了应力集中风险，也让整体外观更具工业设计美感。材质设定上选用高强度工程金属材质，渲染阶段调整了金属哑光质感参数，搭配浅灰色纯色背景，通过多角度布光凸显结构的镂空层次与轮廓线条，清晰展现各部分的结构衔接关系。设计过程中重点考量了轻量化与结构强度的平衡，通过拓扑优化思路确定镂空区域的分布，横梁主体采用分段式镂空桁架结构，在非主要受力区域去除多余材料，最终整体质量控制在91.66公斤，在满足额定承载要求的前提下实现了减重目标。建模过程中对各安装孔位、支撑面的尺寸精度做了参数化约束，确保后续加工或仿真分析时可以直接调用模型参数，支撑耳的安装面做了平面度约束设计，保证装配时的贴合精度。渲染输出时选取了斜侧视角，完整展现支架的整体长度、支撑结构布局以及镂空细节，让观看者可以直观理解该构件的受力传递路径：载荷通过两个立式支撑耳传递到横梁主体，再通过桁架结构将力分散到整个横梁长度方向，避免局部应力过大导致结构失效。
