六吨SWL4缸拉尔斯承载框架结构设计

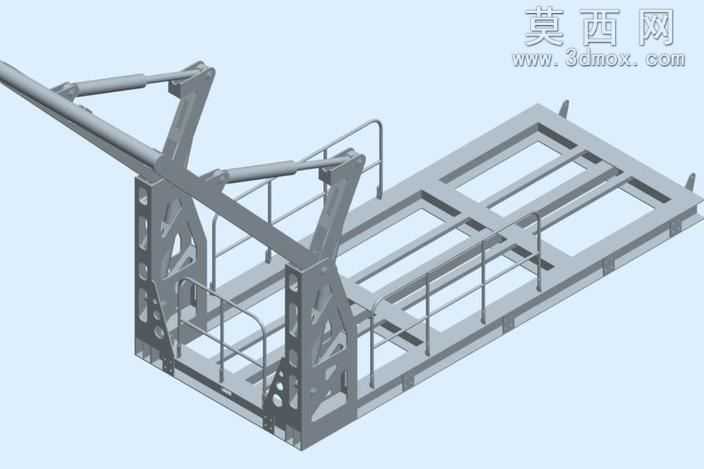

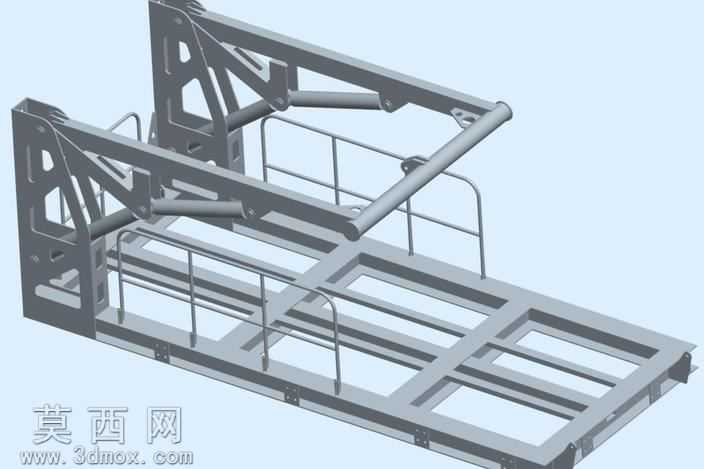

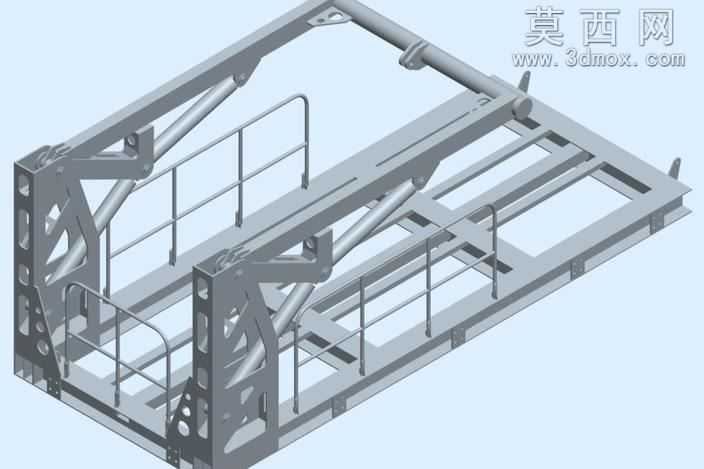

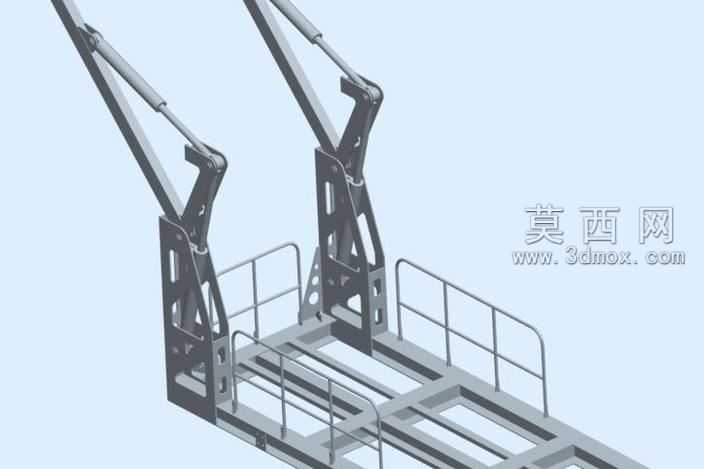

本作品为六吨额定载荷的SWL4缸拉尔斯承载框架三维模型，采用三维参数化建模软件完成全结构设计，建模过程严格遵循2.5倍安全系数的设计规范，材料选用BS4360 50D低临时钢，确保结构在额定载荷下的强度与稳定性。模型整体采用框架式桁架结构设计，主体由多根矩形截面型钢通过焊接节点拼接而成，两侧设置对称布置的斜向支撑缸拉结构，通过斜撑的力传导路径分散承载时的集中应力，避免局部结构出现应力超限的问题。框架两侧设置标准化安全护栏，护栏采用圆管弯折成型，通过焊接节点与主框架牢固连接，满足作业区域的安全防护要求。建模过程中对每一处连接节点都做了精细化处理，还原了实际加工中的焊接坡口、安装孔位等细节，所有型材的截面尺寸、壁厚参数都经过力学验算匹配六吨的承载需求。渲染阶段采用金属哑光材质模拟钢材的真实质感，通过环境光遮蔽效果突出结构的层次关系，清晰展现框架内部的支撑布局与力传导路径。设计思路围绕LARS基地的实际使用需求展开，框架预留的安装空间可同时容纳绞车与ROV设备，底部的安装基准面做了平面度约束设计，确保设备安装后的定位精度，缸拉结构的铰接位置设置了转动副预留间隙，满足实际使用中的小幅形变补偿需求。整体结构在保证承载强度的前提下尽可能优化型材排布，减少不必要的材料冗余，兼顾结构可靠性与轻量化需求，模型完整还原了从主体框架到防护护栏、从支撑斜撑到安装节点的全部细节，可直接用于结构校核、生产参考或场景装配使用。
