150公斤吸力24V吸盘式电磁铁三维设计

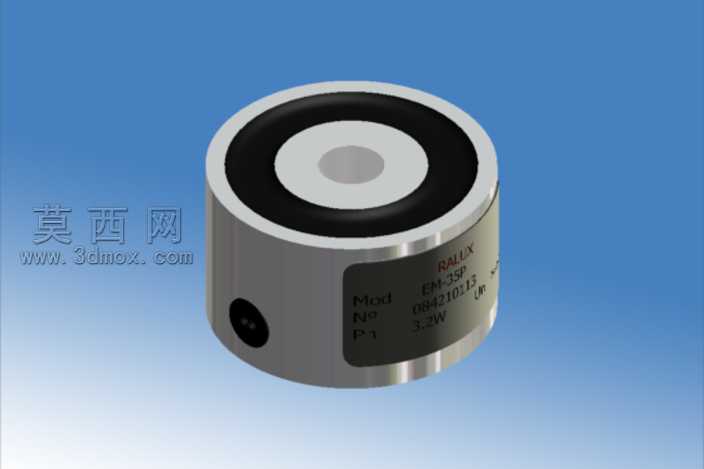

本款吸盘式电磁铁三维模型采用参数化建模思路完成，建模阶段优先还原产品的真实工业尺寸与装配逻辑，以回转体结构为核心搭建基础特征：首先通过旋转特征生成圆柱形金属壳体主体，精准匹配外径100mm、高度40mm的外形规格，壳体侧面预留的线缆出线孔采用拉伸切除特征完成，孔位边缘做0.2mm的圆角过渡处理，还原真实产品的工艺细节。模型顶部的吸合工作面采用分层结构设计，最外层为环形导磁金属面，中间嵌套环形绝缘隔磁层，中心设置定位安装通孔，各层结构间通过同轴度约束保证装配精度，还原真实吸盘电磁铁的磁路布局逻辑。侧面的产品标识区域采用贴图材质模拟，清晰呈现型号、功率、吸力等参数标识的位置与排版，标识区域做轻微的凹陷特征处理，还原真实产品的丝印或激光打标质感。材质渲染阶段，金属壳体赋予磨砂金属钢材质，调整粗糙度参数至0.3，模拟车削加工后的金属哑光质感；顶部吸合工作面赋予抛光导磁钢材质，粗糙度设置为0.1，添加微弱的环境反射效果，体现工作面的平整加工要求；隔磁层赋予黑色哑光橡胶材质，调整漫反射颜色为纯黑，粗糙度设置为0.8，还原绝缘层的质感；侧面出线孔内的线缆部分赋予黑色PVC材质，添加轻微的凹凸纹理模拟线缆外皮的质感。结构设计上，模型还原了吸盘电磁铁的内部磁路逻辑预留空间，壳体壁厚设置为5mm，符合工业产品的结构强度要求，中心安装孔的尺寸适配标准M6螺栓安装规格，可直接用于自动化设备的吸持机构装配仿真。建模过程中对所有锐边做了符合工业生产规范的圆角处理，避免应力集中的结构缺陷，整体模型的特征树清晰可编辑，可根据不同的吸力、电压参数调整尺寸规格，衍生出同系列不同参数的吸盘电磁铁模型，适用于自动化上下料、工件固定、电磁吊具等场景的装配验证与方案展示。
