双层沥水浴室肥皂收纳置物架设计

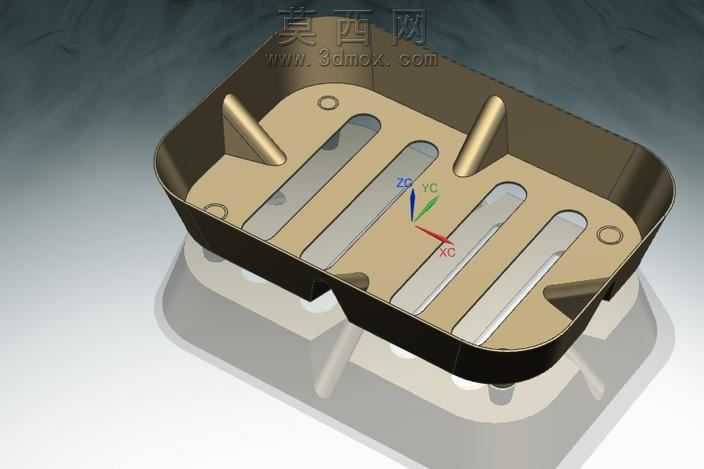

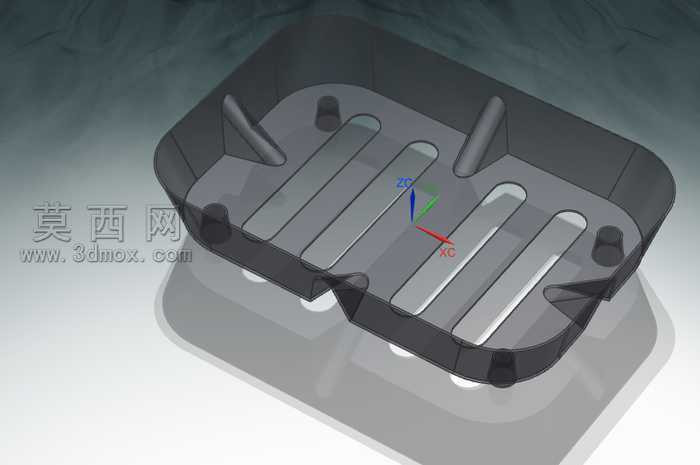

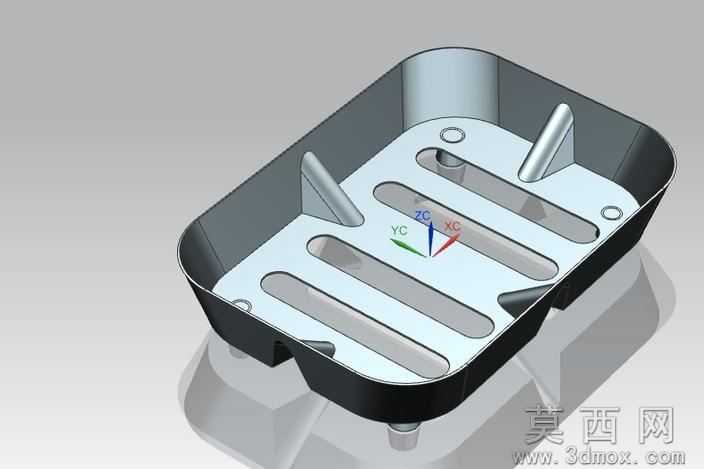

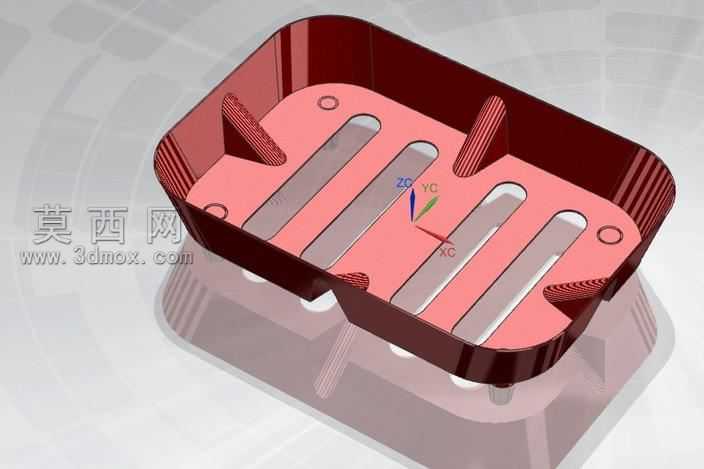

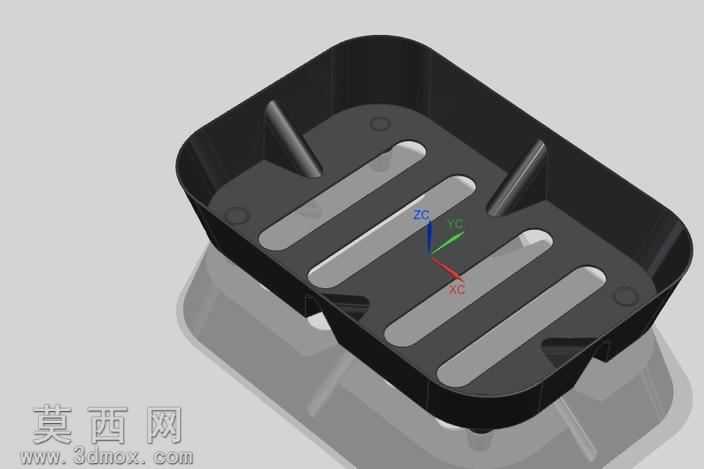

本作品为浴室专用双层沥水肥皂盒，采用三维参数化建模方式完成整体结构设计，建模过程中优先考量卫浴场景的实用需求，对皂盒的承托结构、沥水结构、接水结构做了精细化的参数搭建。建模初始阶段先完成整体轮廓的草绘绘制，以圆角矩形作为皂盒主体的基础轮廓，所有边角均做R3-R5的圆角过渡处理，避免尖锐棱角在卫浴潮湿环境中造成磕碰划伤，同时也能减少注塑生产过程中的应力集中问题，提升成品的结构强度。上层皂体承托区域设计了五组长条形平行沥水栅格，栅格做1.5°的拔模斜度处理，既保证皂体表面积水能够快速顺着栅格缝隙向下滴落，避免肥皂长期泡在积水中软化糊化，也能让注塑件顺利脱模。承托面的四个边角位置设置了小型三角定位挡筋，挡筋高度为8mm，能够对放置在承托面上的肥皂起到限位作用，避免皂体在拿取过程中从皂盒侧边滑落。上层承托结构与下层接水底座采用卡扣式可拆卸连接设计，建模时对卡扣的配合公差做了精准设定，保证用户能够轻松拆分底座倾倒积存的废水，同时安装后卡扣配合紧密，不会出现日常使用过程中上下层意外脱离的情况。材质设定上，上层承托结构选用哑光磨砂PP塑料材质，表面设置细微的磨砂纹理，既能够减少皂体与承托面的粘贴附着力，拿取肥皂时不会出现粘黏拖带的问题，也能避免光滑塑料表面在潮湿环境下残留明显水渍，降低日常清洁的频率；下层接水底座选用半透明磨砂PP材质，用户无需拆分结构就能直观观察到内部积水的液位高度，及时倾倒废水避免积水滋生异味。渲染阶段采用卫浴场景常用的柔光环境光，还原哑光塑料的真实质感，对沥水栅格的通透感、挡筋的结构细节、卡扣的配合位置都做了清晰的呈现，整体结构无冗余设计，所有造型特征均服务于实用功能，符合卫浴用品简洁耐用、易清洁的设计要求，适配各类家庭浴室、公共卫生间的使用场景。
