滚花手柄球头调节螺杆三维结构设计

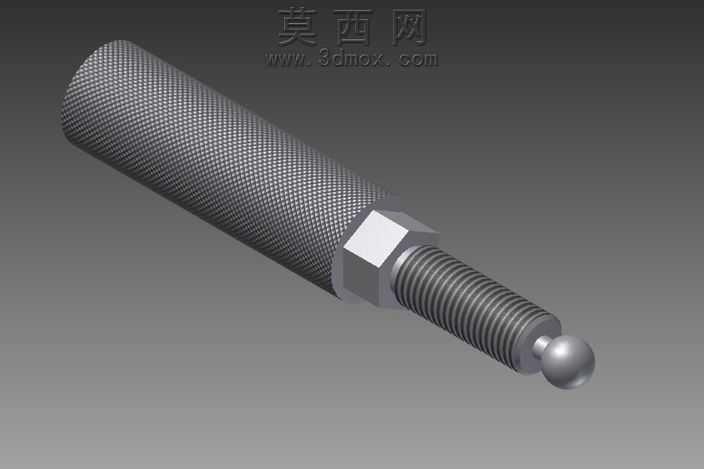

本作品为带滚花操作手柄的球头调节螺杆三维建模成果，建模过程严格遵循机械零件设计规范，采用Autodesk Inventor完成全参数化建模，所有结构尺寸均参照通用机械调节件的行业标准设定，保证模型可直接用于后续工程出图、装配验证等环节。建模初期先梳理零件的功能逻辑：该零件主要用于需要手动微调行程的机械机构中，长柄段的滚花结构用于增大手部操作摩擦力，无需额外工具即可完成拧紧、调节动作，中部的六角结构可配合扳手实现大扭矩锁紧，端部球头用于和对应配合件形成点接触式活动连接，避免调节过程中出现卡滞。建模流程上首先绘制螺杆段的螺旋线轮廓，通过扫掠命令生成标准三角外螺纹，螺纹牙型角、螺距均匹配普通公制螺纹参数，保证虚拟装配时可与对应规格螺母正常啮合；随后绘制六角柱体结构，通过拉伸、倒角命令完成六角部位的锐边倒钝处理，避免应力集中；长柄段的滚花结构采用阵列特征实现，先绘制单个网纹滚花的凸起轮廓，通过圆周阵列与轴向阵列组合，生成均匀覆盖手柄外圆的网纹纹理，纹理深度、间距参照手动操作件的防滑设计标准，既保证防滑效果又避免纹理过深硌手；端部球头采用旋转命令生成球体基础结构，通过布尔运算与螺杆端部完成融合，同时在球头与螺杆衔接处做过渡圆角处理，优化应力分布。材质与渲染环节，整体零件赋予合金钢材质属性，调整金属粗糙度参数模拟调质处理后的金属哑光质感，滚花部位通过纹理贴图增强凹凸质感，六角部位与螺纹段做轻微的倒角高光处理，渲染时采用三点布光方案，突出零件各段的结构轮廓与细节特征，清晰展现滚花纹理、螺纹牙型、球头曲面的结构特点。整体模型结构完整，各特征参数可编辑修改，能够适配不同行程、不同调节力需求的机械设计场景，可直接导入装配体完成运动干涉检查、调节行程模拟等验证工作。
