易安装型液压泵壳体三维结构设计

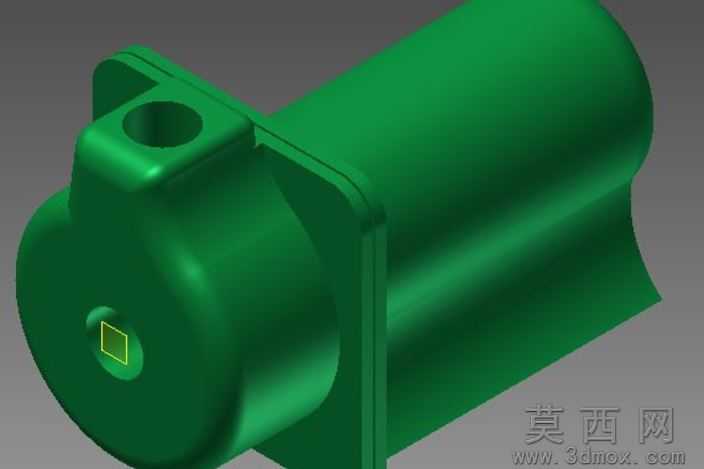

本作品为易安装型液压泵的三维结构模型，建模过程依托Autodesk Inventor平台完成，整体采用参数化建模逻辑搭建，从基础草绘阶段就严格遵循液压元件的结构设计规范，先绘制泵体端面的定位基准轮廓，确定轴孔、安装孔的中心距与公差基准，再通过拉伸、旋转、倒角、拔模等基础特征命令逐步构建泵体的主体腔体结构。模型外观采用饱和度适中的绿色哑光材质进行渲染，模拟工业铸件的表面质感，渲染阶段调整了环境光的漫反射参数，让泵体表面的曲面过渡、棱边倒角细节都能清晰呈现，避免高光过曝掩盖结构细节。从结构设计来看，该液压泵采用一体化铸造型腔设计，主体为圆柱形承压腔体，侧面延伸出带安装孔的固定支耳，支耳上的通孔做了沉头倒角处理，既可以保证安装螺栓的沉头贴合度，也能去除加工毛刺避免装配干涉；泵体端面的轴孔区域做了加厚凸台设计，提升轴系安装位置的结构强度，轴孔中心的方形定位槽用于匹配泵芯的定位结构，保证内部转子组件的同轴度精度；腔体侧面预留的流体通道孔做了圆角过渡处理，减少液压油流动过程中的阻力与紊流问题，同时降低孔位处的应力集中风险。设计思路围绕易安装的核心需求展开，将固定支耳与泵体主体做一体化成型设计，减少装配零件数量，支耳的安装面做了平面度公差约束，保证泵体安装后与安装基座的贴合紧密性，避免运行过程中出现振动松动；泵体的外表面棱边全部做了R2-R3的圆角处理，既符合铸件的工艺脱模要求，也能避免安装维护过程中锐边划伤操作人员；腔体的壁厚采用均匀化设计，壁厚差值控制在1.5mm以内，避免铸造过程中出现缩孔、冷隔等工艺缺陷，同时也能保证泵体承压时的应力分布均匀，提升整体结构的使用寿命。模型的所有特征都保留了参数化编辑接口，可根据实际的流量、压力参数需求调整腔体直径、轴孔尺寸、安装孔位间距等参数，适配不同规格的液压系统使用场景，整体结构紧凑，安装便捷，兼顾了结构强度、工艺可行性与装配维护的便利性。
