多工位折弯钣金安装固定支架结构

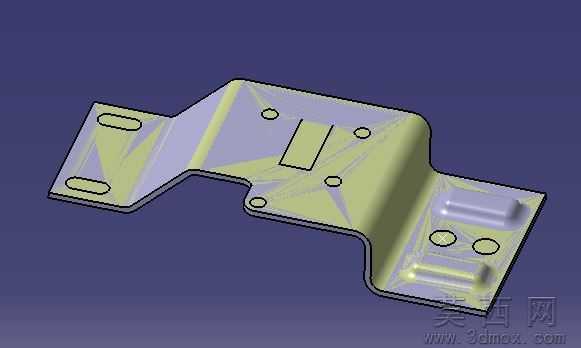

该作品为一款采用全参数化逻辑构建的折弯钣金固定支架三维模型，建模过程中未依赖外部实体或曲面作为输入参考，全程通过参数化特征树完成全流程设计，所有结构尺寸均可通过参数调整实现快速修改，无需维护外部链接关联，大幅提升了模型的可编辑性与迭代效率。建模阶段首先绘制精准的钣金展开轮廓草图，明确各段折弯边的长度、折弯角度与工艺圆角参数，基于钣金模块的基体法兰特征生成基础板材，再依次完成多段不同角度的折弯操作，还原支架的立体弯折形态，每一处折弯都匹配实际冲压工艺的折弯半径要求，避免出现工艺无法实现的尖锐直角结构。模型表面精准排布了多组不同规格的安装孔位，包含长圆形的腰型调节孔与圆形定位孔，腰型孔可适配安装过程中的位置公差调节需求，圆形孔用于精准定位锁紧，孔位的排布充分考虑了支架安装时的受力分布与装配操作空间，同时在支架的关键受力区域设计了凸起的加强筋结构，通过冲压成型的加强筋提升钣金件的整体结构刚度，在不增加板材厚度的前提下减少受力形变风险。材质设置上模拟了常规冷轧钢板冲压后的表面质感，搭配浅黄绿色的表面防护涂层效果，渲染阶段通过调整环境光与材质反光参数，清晰呈现钣金折弯处的圆角过渡、孔位的边缘细节以及加强筋的凸起形态，完整还原了冲压钣金件的真实外观特征。整体结构设计兼顾了装配实用性与冲压工艺可行性，所有特征均符合常规钣金加工的工艺要求，无倒扣、无超出常规折弯能力的特殊结构，可直接用于后续的工艺拆解、模具设计与装配验证工作，参数化的设计逻辑也让该模型可根据不同的安装场景快速调整尺寸参数，适配多样化的固定连接需求。
