内置电源模块的卡通玩具狗结构设计

　　这款内置电源模块的卡通玩具狗结构，主要面向儿童益智玩具、科教演示教具两大应用场景，既可以作为低龄儿童的声光互动玩具载体，也能作为中小学电工基础课程的具象化演示教具，帮助学习者直观理解小型电源模块在消费类产品中的集成方式。从实际用途来看，该结构将小型电源变压模块完全集成在卡通狗造型的壳体内部，通过壳体的分件设计实现电源模块的固定、走线防护与外观包裹，避免内部带电部件直接外露，同时预留了开关、外接触点的安装位，可直接搭配声光组件实现走动、发声、发光等互动功能，无需额外设计外置电源仓。

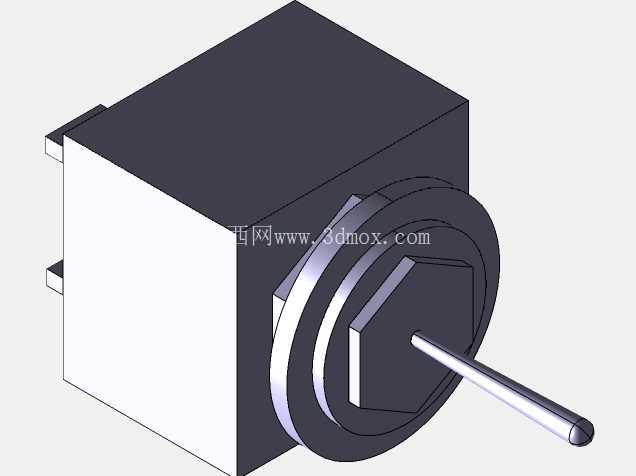

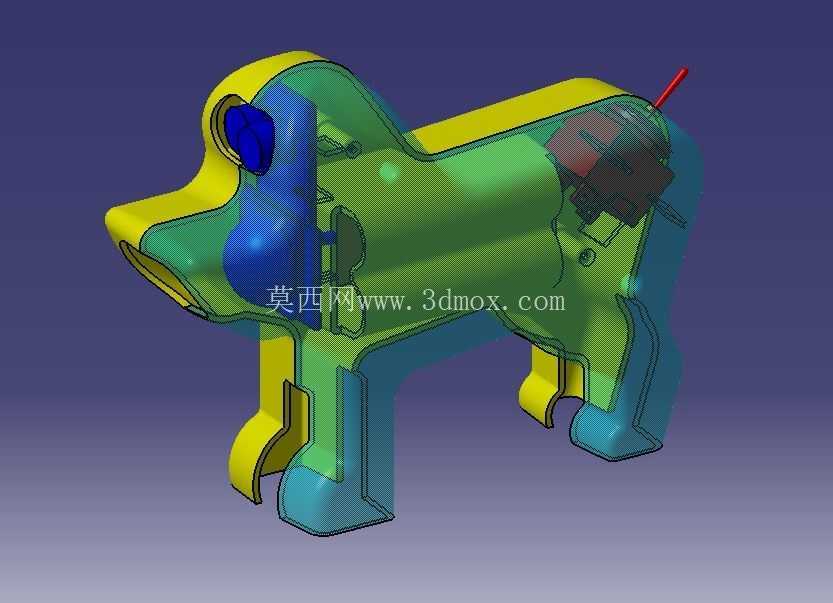

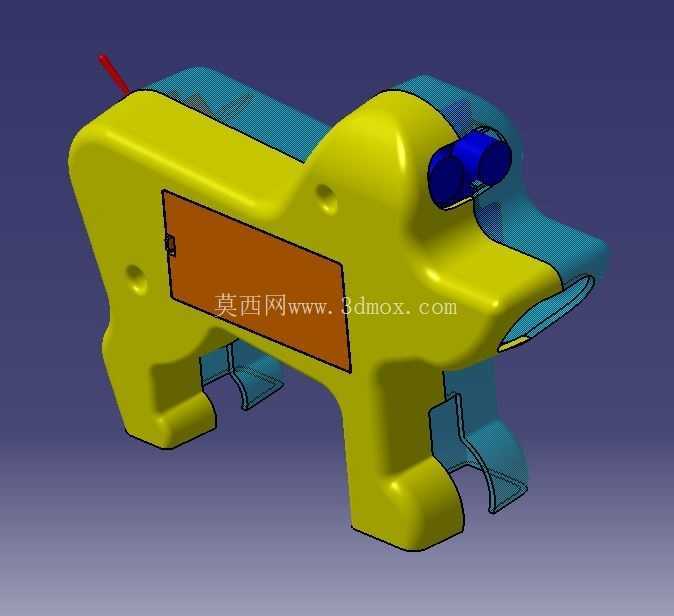

　　在功能特性上，该结构采用左右对半分壳的设计逻辑，将电源变压模块、驱动小电机、传动齿轮组的安装位全部集成在壳体的加强筋结构上，不需要额外增加独立的安装支架，减少了零件数量与装配工序。壳体的腿部结构做了加厚处理，内部设置了十字形加强筋，既可以保证整体放置的稳定性，避免玩具倾倒，也能作为走线的通道，将电源模块的输出导线从躯干部分引导至头部的声光组件安装位，导线全程隐藏在壳体内部，不会出现导线外露被拉扯断裂的问题。头部的蓝色部件为开关按键的安装位，按键采用悬臂卡扣结构固定在左半壳上，按压行程控制在1.2mm，既保证按压手感清晰，也能避免按键脱落。尾部的红色杆件为天线或者充电触点的伸出位，周边做了0.3mm的倒角处理，避免锐边划伤使用者。

　　设计思路上，首先确定了以卡通狗为外观载体的核心方向，优先保证外观的圆润无锐边，所有外露边角都做了R2以上的圆角处理，符合玩具类产品的安全设计规范。其次进行内部元器件的布局堆叠，将重量较大的电源变压模块放置在躯干中下部的位置，降低整体重心，提升放置稳定性；驱动电机放置在电源模块旁侧，直接与后腿的传动结构连接，缩短传动路径，减少传动过程中的能量损耗。分壳面选择在造型的对称中心线上，所有卡扣位置均匀分布在分壳面周边，卡扣的扣合量设置为0.8mm，既保证上下壳扣合后的紧密性，不会出现轻易松脱的问题，也方便售后维修时的拆卸，不会因为扣合量过大导致卡扣断裂。内部的安装柱全部采用带加强筋的圆柱结构，安装柱的内径根据自攻螺丝的规格设置为2.2mm，柱子外径6mm，保证螺丝锁附后不会出现柱子开裂的问题。

　　从外形尺寸与安装边界来看，该玩具狗整体长度控制在120mm，高度85mm，宽度45mm，属于单手可握持的尺寸范围，适合低龄儿童抓握玩耍。内部电源模块的安装腔尺寸设置为35mm25mm20mm，兼容市面上常用的小型插针式电源变压模块，安装腔周边设置了2mm厚的挡筋，限制模块的前后左右位移，模块上方设置了两条压筋，在上下壳扣合后直接压在模块表面，限制模块的上下窜动，不需要额外打胶固定，提升装配效率。腿部的底面做了1mm的防滑纹理区域，可粘贴橡胶防滑垫，放置在光滑桌面时不会出现打滑偏移的问题。头部的声光组件安装位直径设置为10mm，兼容常用的8mm直径LED灯珠与小型蜂鸣器，安装位周边设置了走线缺口，方便导线焊接后顺利引入躯干内部的电源模块位置。整体结构的壁厚统一设置为1.8mm，既保证壳体的结构强度，不会因为轻微摔落出现开裂，也能控制塑料原料的用量，降低生产制造成本，所有的拔模斜度设置为1.5度，满足注塑生产的脱模要求，不会出现脱模拉伤的问题。
