多级平行轴齿轮传动箱结构三维设计

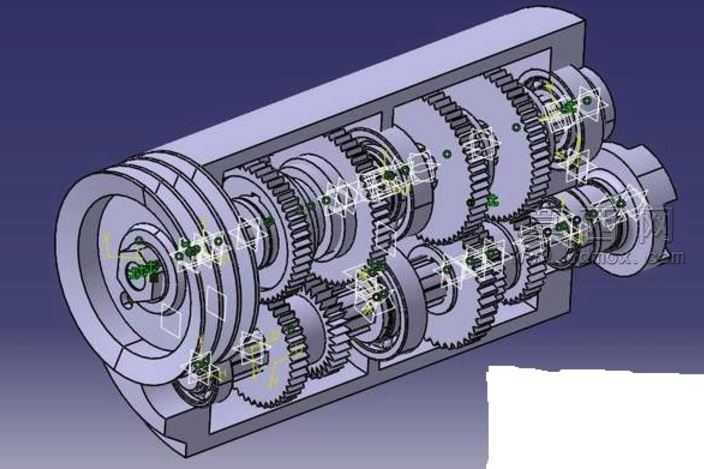

本作品为多级平行轴齿轮传动箱的三维结构设计，采用三维建模软件完成全参数化建模，完整还原了闭式传动箱内部的齿轮啮合布局与轴系装配关系。建模过程中首先依据传动比分配逻辑确定各级齿轮的模数、齿数、齿宽参数，通过渐开线齿廓的参数化生成保证齿轮啮合的精度，避免出现齿面干涉问题。整体结构采用平行轴布置形式，输入轴端设置带轮安装位用于动力输入，各级传动轴通过轴承支撑在箱体内壁的定位凸台上，轴上依次装配传动齿轮、定位轴套、轴承端盖等零件，清晰呈现了定轴轮系的动力传递路径。模型对箱体的剖视展示处理，能够直观观察到内部不同直径齿轮的啮合状态，大齿轮与小齿轮的搭配实现了多级减速的传动需求，各齿轮的齿向、安装位置均经过装配校验，确保相邻齿轮啮合侧隙处于合理范围，不存在运动干涉。材质设置上，齿轮与传动轴采用合金结构钢材质，赋予金属磨砂质感以体现传动零件的高强度特性，箱体采用灰铸铁材质，表面做哑光喷漆处理，轴承零件添加轴承钢的亮面金属质感，不同材质的区分让装配结构的层次更加清晰。设计过程中充分考虑了传动箱的装配工艺性，各轴系零件的定位台阶、紧固件安装孔位均按照实际加工要求设计，箱体的剖分面、端盖密封槽结构也做了完整还原，既能够直观展示多级齿轮传动的工作原理，也可作为机械原理教学、传动结构方案设计的参考模型，帮助设计者理解定轴轮系的布局方式与装配逻辑，为同类型减速传动装置的结构设计提供直观的三维参考。
