50PSI气动压力调节元件三维结构设计

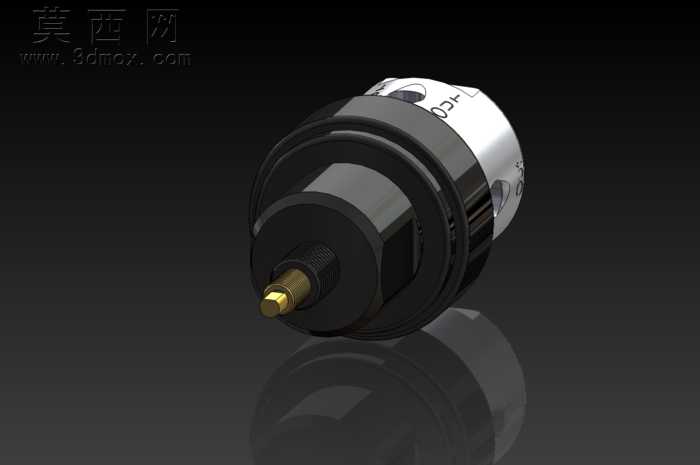

本作品为50PSI规格的气动元件调节器三维建模设计，采用SolidWorks完成全参数化建模流程，建模阶段严格遵循气动调压元件的实际生产尺寸规范，对调节器的各个组成部件进行独立建模后完成总装配，确保各部件间的配合公差符合气动元件的装配要求。建模过程中首先构建调节器的主体基座部分，对基座上的进气接口、出气接口、调压安装位进行精准的尺寸定位，保证接口的螺纹参数、安装孔径完全匹配常规气动回路的连接标准。针对调压核心部件，建模时还原了调压弹簧、阀芯、调节顶杆的嵌套配合结构，清晰展现了调节器内部的压力反馈通路结构，可直观呈现气压调节时各部件的联动逻辑。渲染阶段采用深色渐变背景突出产品主体，对金属材质部件赋予高反光金属材质，还原金属加工件的表面光泽质感，对密封橡胶部件赋予哑光橡胶材质，区分不同功能部件的材质差异，同时添加地面反射效果提升渲染图的真实感，让模型的外观呈现更贴近实物的视觉效果。材质设置上区分了主体金属壳体、调节端铜质接头、密封橡胶圈、内部弹簧等不同部件的材质属性，通过调整材质的粗糙度、反光度、金属度参数，让不同材质的视觉区分度清晰可辨。设计思路围绕气动系统的低压调压需求展开，整体结构紧凑，采用旋钮式调压结构，调节端的铜质接头具备良好的耐磨性与密封性，可满足50PSI额定压力下的稳定调压需求，壳体上的标识区域也在建模中进行了还原，清晰标注压力参数与调节方向，符合工业气动元件的标识规范。整体模型结构完整，各部件无干涉错配，既可以作为气动系统设计的元件选型参考，也可用于气动原理教学的演示模型，帮助使用者直观理解低压气动调节器的内部构造与工作逻辑。
