高精度洛克计量阀工业结构三维设计

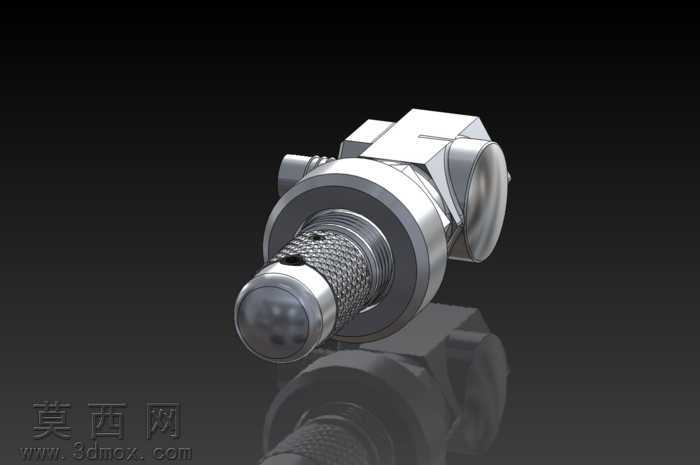

本次洛克计量阀的三维设计采用SolidWorks平台完成全参数化建模，建模过程严格遵循机械设计公差规范，对阀门的每一处结构细节都进行了1:1还原。首先从核心的计量调节结构入手，针对阀杆表面的滚花纹理，采用螺旋扫描结合阵列特征的方式实现，既保证了纹理的均匀规整，也控制了模型整体面数，兼顾渲染效果与后续工程导出的实用性。阀体的连接端采用标准工业接口尺寸建模，螺纹部分通过精确的螺旋线扫描生成，牙型角、螺距等参数完全符合通用管件连接标准，可直接用于后续的装配干涉校验。材质渲染阶段，针对不同部件的物理属性分别配置材质：阀体主体采用304不锈钢材质，调整金属粗糙度至0.15、反射强度0.8，还原不锈钢亚光金属质感；阀杆滚花部位适当提高粗糙度参数，模拟实际加工后的防滑纹理触感；密封部位配置丁腈橡胶材质，调低金属度、提高漫反射权重，还原橡胶件的哑光弹性质感。场景布光采用三点布光结合HDR环境贴图的方案，主光从侧上方45度角打亮阀体主体结构，勾勒出金属轮廓高光，辅光补亮暗部结构避免细节死黑，背光强化阀体边缘轮廓，最终渲染图清晰呈现出阀门各部件的装配关系与材质差异。设计过程中重点考量了计量阀的流量调节精度需求，对阀杆与阀腔的配合间隙、调节行程的限位结构都做了参数化约束，模型可直接导出工程图用于生产参考，也可用于流体仿真分析的前置模型搭建，整体结构紧凑规整，符合工业计量阀门的设计规范，兼顾了外观展示效果与工程实用价值。
