自行车辐条轮组结构三维设计作品

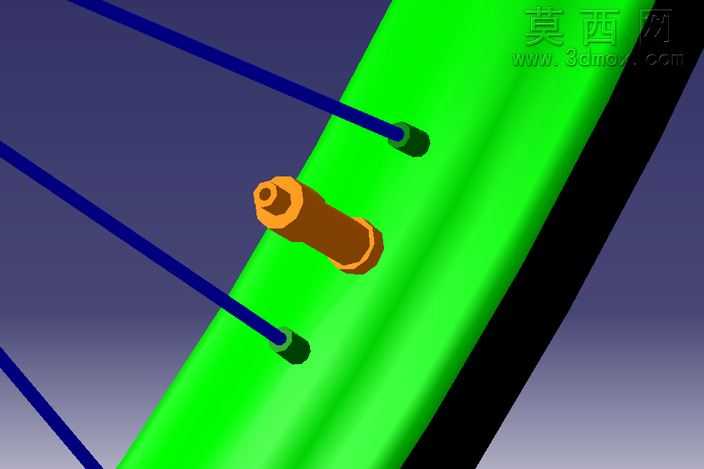

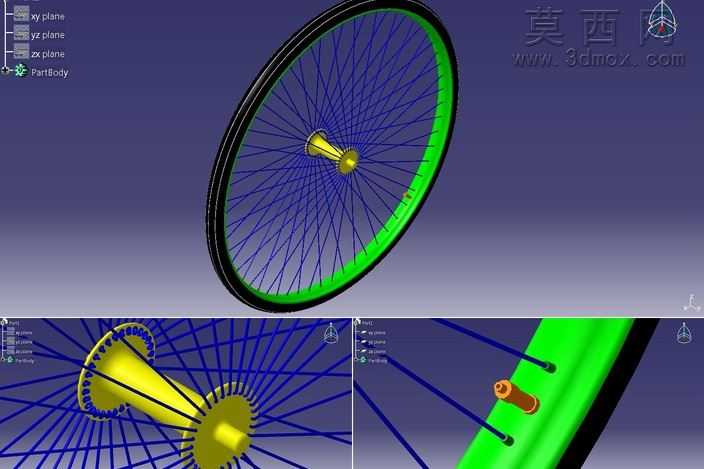

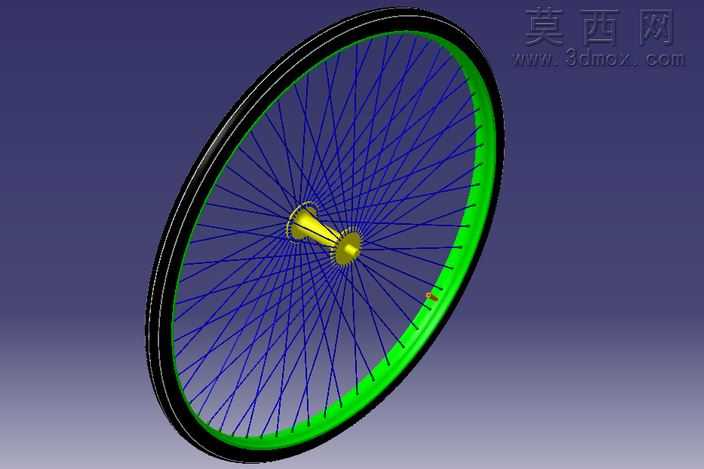

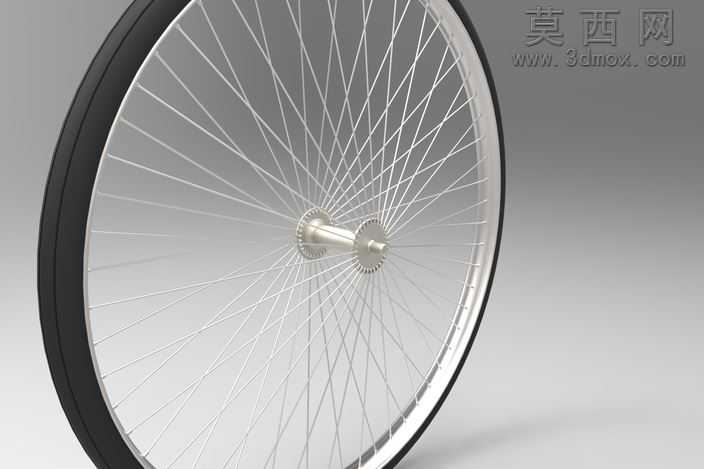

本作品为自行车辐条式车轮的三维参数化建模成果，建模过程遵循自行车轮组的真实工程结构逻辑，从核心部件到外围组件逐层完成搭建。建模初始阶段首先确定轮组的基准坐标系，以花鼓轴心为全局原点，依次建立径向、周向、轴向的三个基准平面作为所有部件的定位参考，确保各组件装配位置完全符合实际轮组的同轴度、圆跳动公差要求。核心花鼓部分采用回转体建模逻辑，先绘制轴心、花鼓壳体、法兰盘的截面草图，通过旋转凸台命令生成主体结构，再对法兰盘上的辐条穿装孔进行圆周阵列，精准还原花鼓两侧法兰的孔位分布角度与孔径参数，保证每根辐条的安装点位与真实产品一致。轮圈部分根据常规城市自行车轮圈的截面轮廓绘制闭合草图，通过沿圆周路径扫描的方式生成完整环形轮圈，同时在轮圈内侧对应辐条的位置预留辐条帽安装孔，孔位与花鼓法兰的孔位一一对应，确保辐条连接路径的准确性。辐条建模采用细长杆件扫描方式，逐根匹配花鼓法兰孔与轮圈安装孔的空间位置，生成带自然张力角度的辐条实体，再通过圆周阵列完成全部辐条的排布，还原辐条轮组交叉编织的经典结构，每根辐条的倾斜角度、交叉位置都符合实际轮组的编圈逻辑，能够直观展现辐条受力的传递路径。材质与渲染层面，为不同部件匹配对应真实材质：花鼓部分赋予金属金色材质，模拟铜质轴心与阳极氧化花鼓壳体的金属质感，添加细微的金属磨砂纹理提升真实感；辐条赋予深蓝色金属材质，还原不锈钢辐条经表面处理后的视觉效果；轮圈部分做分色处理，外侧胎座位置赋予黑色橡胶质感材质模拟外胎安装位，内侧圈体赋予亮绿色烤漆材质，还原彩色涂装轮圈的外观效果，同时为轮圈边缘添加细微的倒角反光效果，提升模型的渲染真实度。结构设计上完整还原了辐条轮的受力逻辑，从花鼓轴心通过辐条将载荷传递至整个轮圈，各部件的装配关系完全符合实际自行车轮的组装顺序，可用于轮组结构原理演示、骑行配件设计参考等场景，模型各部件均为可编辑参数化特征，能够根据需求调整轮径大小、辐条数量、花鼓规格等参数，适配不同类型自行车的轮组设计需求。
