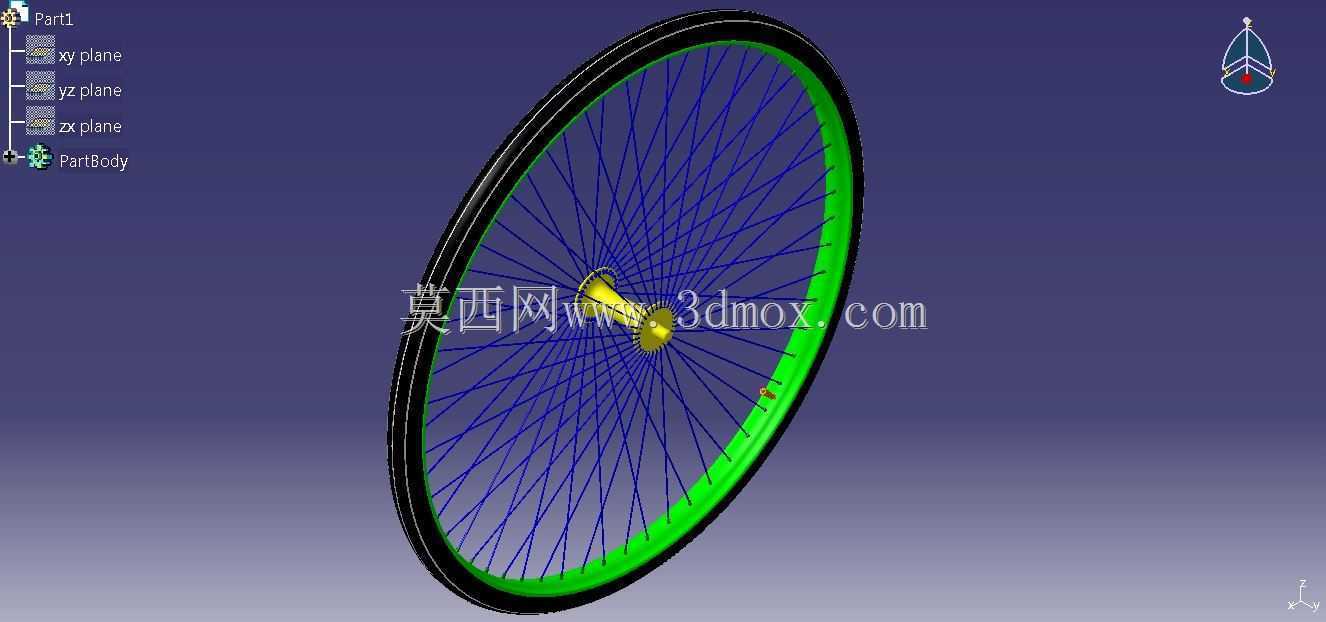

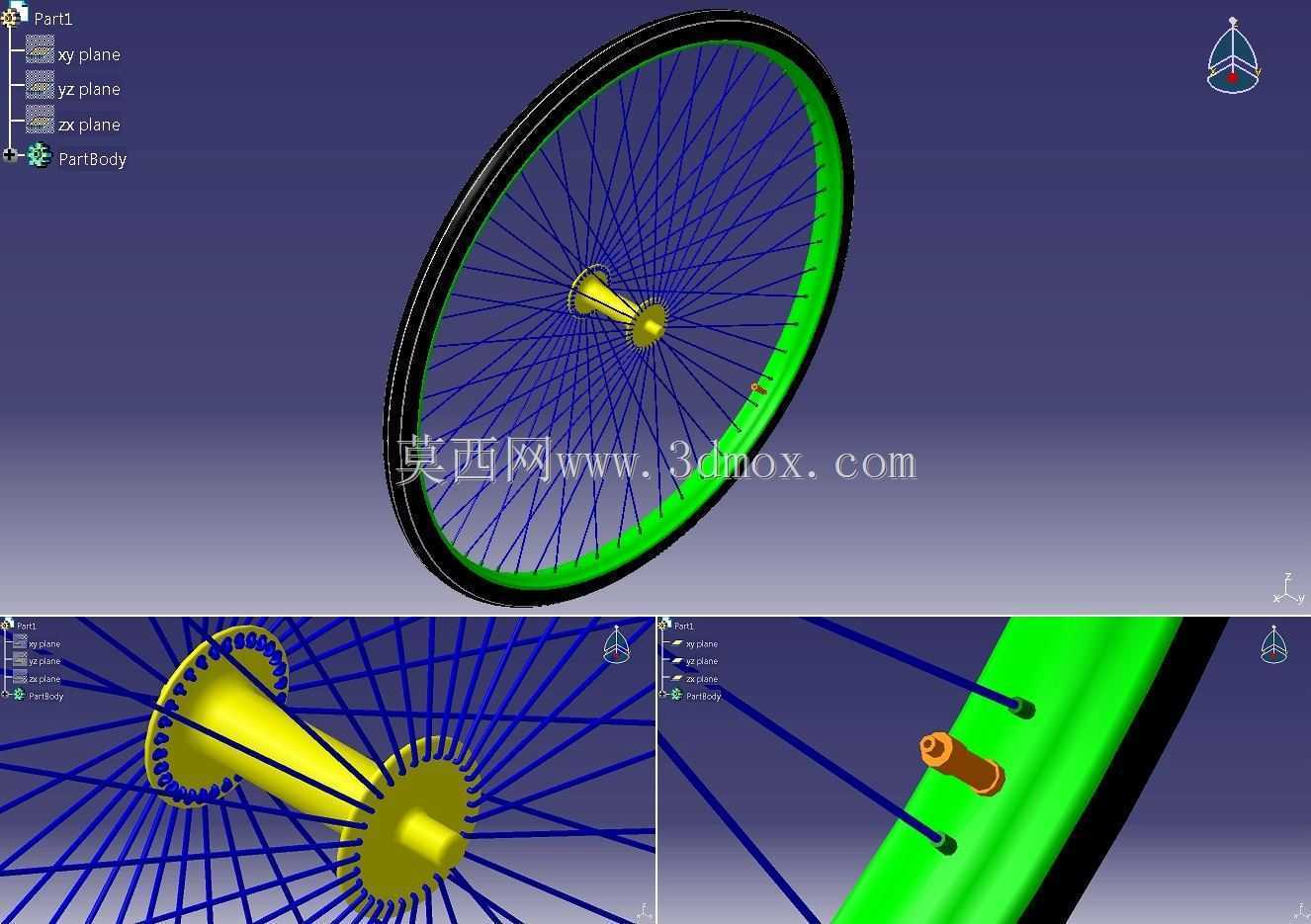

辐条式自行车轮组结构三维数模

　　该轮组结构围绕城市通勤车、普通山地车及休闲自行车的行走承载需求展开，轮圈采用环形闭合截面设计，外缘预留轮胎装配槽位，可匹配对应规格的充气外胎与内胎，轮圈内侧沿周向均匀布置辐条穿孔，孔位角度与辐条编织方式相匹配，保证每根辐条穿入后可通过端部条母进行张紧调节。花鼓部分作为轮组的核心承载回转件，内部预留轴杆穿装通道，两端设置法兰盘结构，法兰盘上按交叉编织规律开设辐条挂接孔，轴肩位置可适配标准滚珠轴承或工业深沟球轴承，安装时花鼓轴杆两端卡入车架前叉或后叉的叉口槽内，通过锁紧螺母固定轴向位置，轮组可绕轴杆自由回转。辐条采用细长金属杆结构，一端弯折形成挂头卡入花鼓法兰孔内，另一端穿过轮圈对应孔位后与条母旋合，

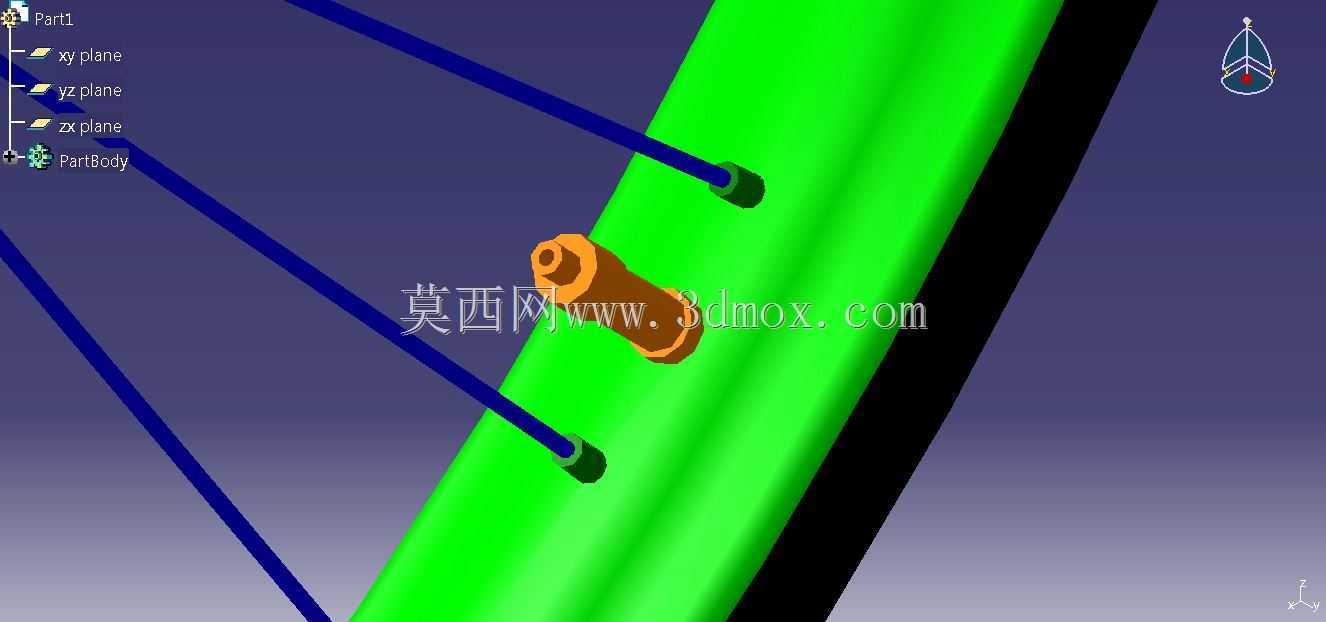

　　多根辐条按交叉排布方式形成网状支撑结构，这种结构可将路面传递的冲击载荷分散至整圈轮圈，避免单点受力导致轮圈变形，在骑行过程中，辐条承受预紧张力，轮圈受到的径向载荷通过上下辐条的拉力差传递至花鼓，再经由轴杆传递至车架。建模过程中先确定轮组的标称直径与花鼓中心轴线，以该轴线为基准建立轮圈环形草图，拉伸生成轮圈实体后在胎座位置加工出轮胎配合凹槽，再按辐条总数在轮圈内侧阵列生成穿条孔；花鼓部分先绘制中心轴孔与两端法兰轮廓，旋转生成主体后在法兰盘上阵列辐条挂孔，单根辐条按实际交叉角度绘制空间路径，扫掠生成杆体后按周向阵列完成全部辐条布置，条母作为独立小件装配在轮圈孔位外侧，可模拟真实轮组的装配关系。从安装边界来看，

　　轮组外径需匹配车架轮叉的开合空间，花鼓轴向长度要与叉口间距一致，轴杆直径对应车架叉口的安装槽尺寸，轮圈宽度需保证轮胎装配后与车架前叉腿、后上叉之间留有足够间隙，转向时不会发生摩擦干涉。轮圈的截面壁厚在建模时按常规铝合金轮圈的受力特点设置，既保证径向承载能力，也控制轮组整体重量；辐条的交叉数量可根据使用场景调整，通勤车型常用三交叉编织方式，兼顾侧向刚性与缓冲性能，高速骑行场景可适当增加辐条密度来提升轮组抗形变能力。花鼓两端法兰的直径差会改变辐条的受力角度，法兰直径越大，辐条提供的侧向支撑力矩越强，轮组承受转弯侧向力时的形变量越小。该数模完整还原了轮组各零件的空间配合关系，可用于自行车行走系统的结构校核、轮组编织工艺演示、骑行部件装配教学，也可作为整车设计时轮部干涉检查的参考依据，在虚拟装配环境中可验证轮组转动时与车架、刹车组件、挡泥板等周边部件的间隙是否符合使用要求。
