轮循环污泥澄清器轮体结构三维设计

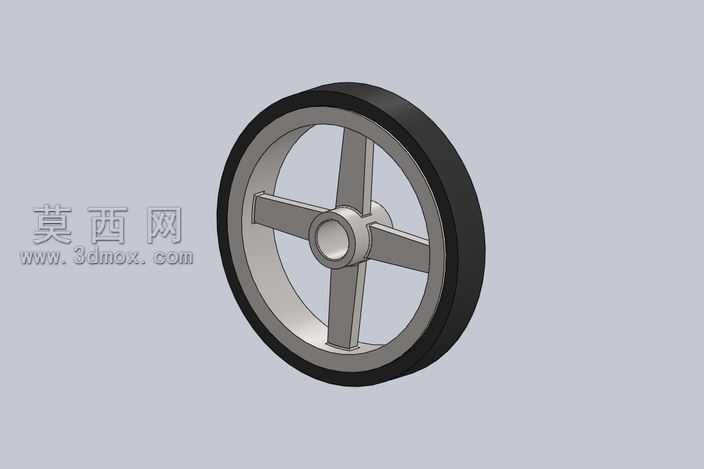

本作品为轮循环污泥澄清器配套轮体的三维建模成果，建模阶段采用参数化设计逻辑搭建整体结构，首先以中心轮毂为基准定位核心，中心轮毂设计为带通孔的轴套结构，预留与传动轴配合的安装空间，孔壁与轮毂外圆保持严格同轴度，保障后续装配后运转的同心精度。从轮毂向外延伸出十字形分布的四道轮辐，每道轮辐采用等截面矩形筋条结构，筋条与轮毂、轮缘的衔接位置均做圆弧过渡处理，既避免建模过程中出现应力集中的锐角结构，也能在实际生产应用中提升部件的结构强度，降低长期运转受载荷后的断裂风险。轮缘部分采用双层结构设计，内层为与轮辐连接的金属支撑基体，外层包覆Vulkollan ST37材质的涂层，建模时通过分层装配的逻辑区分两种材质的区域，金属基体部分赋予哑光银灰色金属材质，还原铸钢或铝合金基材的质感，外层涂层赋予哑光黑色高耐磨聚氨酯材质，清晰区分不同功能层的边界。渲染阶段采用柔和的均匀漫反射光源，避免强反光遮挡结构细节，视角选取斜45度等轴测视角，可同时完整展示中心轮毂、十字轮辐、双层轮缘的全部结构特征，无需额外剖切即可直观呈现各部件的连接关系。设计过程中充分考虑污泥澄清设备的实际工况，轮体作为循环传动的核心承载部件，十字轮辐的布局在保障整体结构刚性的前提下，尽可能减少了材料用量，降低部件自重带来的传动负载；外层Vulkollan涂层的设计，可提升轮体与配套轨道接触时的摩擦力，同时具备优异的耐磨、耐腐蚀性能，适配污泥处理场景下潮湿、带有磨蚀性颗粒的工作环境，避免金属基材直接接触介质造成的过快磨损。建模全程严格遵循机械设计的尺寸配合规范，各衔接部位的尺寸公差预留合理，既可以直接用于后续的工程图导出指导生产加工，也可作为污泥澄清设备整机装配仿真的配套部件使用，整体结构简洁实用，无冗余设计，完全匹配设备的实际功能需求。
