可伸缩调节式手持操作手把结构设计

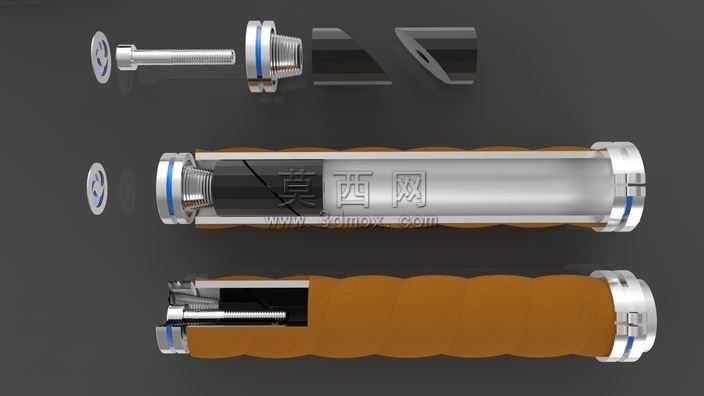

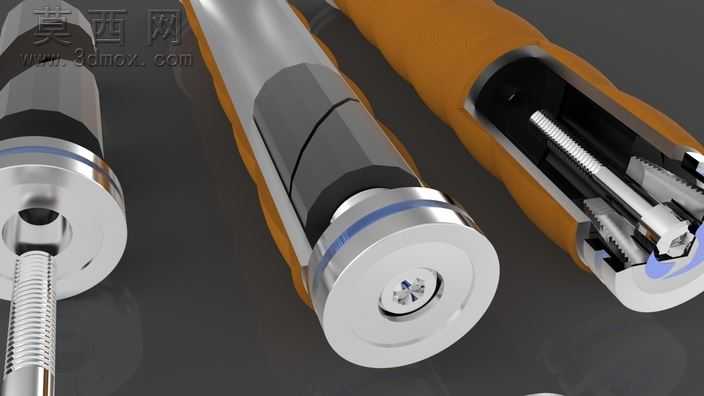

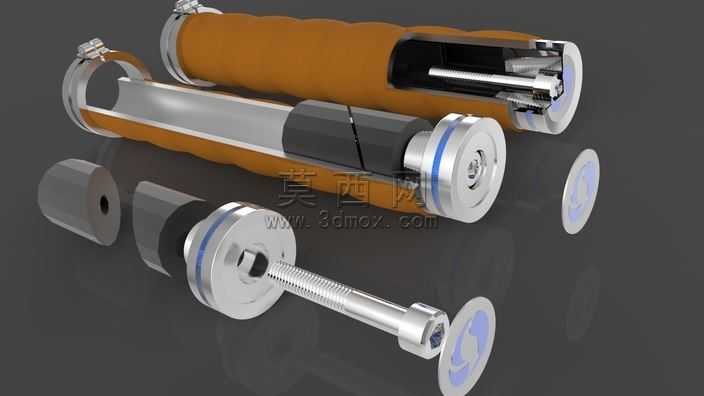

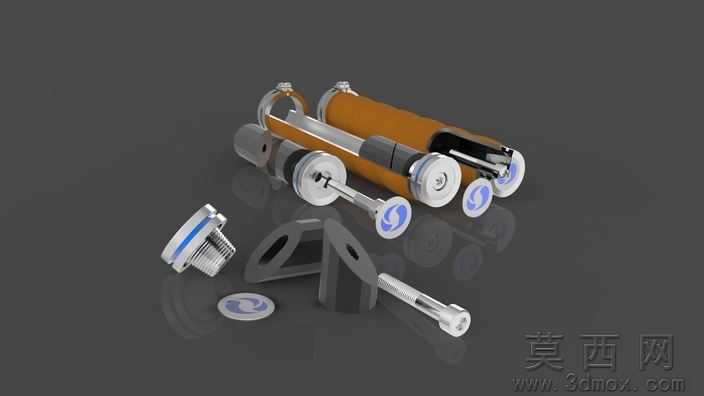

本作品为手持操作类手把固定结构的三维设计成果，建模阶段依托三维建模软件完成全参数化构建，首先从内部核心传动结构入手，精准绘制丝杆、锁紧夹爪、定位卡块等核心传动零件的特征，通过拉伸、旋转、扫掠等基础建模命令完成单个零件的几何轮廓搭建，再对零件间的装配约束进行逐一匹配，保证丝杆旋转推进时夹爪的开合行程、伸缩段的滑动限位都符合实际机械运动逻辑，避免出现装配干涉、运动卡滞的问题。渲染阶段采用写实材质渲染方案，针对不同零件的材质属性分别调整材质参数：外部握持的胶套部分采用哑光橙棕色橡胶材质，添加细微的颗粒纹理模拟真实防滑握胶的触感，金属外壳部分采用拉丝不锈钢材质，调整金属反射率与粗糙度参数，还原金属表面细腻的拉丝纹理与柔和的环境反光效果，端部的装饰环采用亮面镀铬材质，与主体拉丝金属形成质感对比，内部的丝杆、夹爪等传动零件采用亮面精钢材质，清晰展现零件的加工精度与结构细节。结构设计上采用三段式同轴布局，最外层为防滑握持套，中间层为金属支撑外壳，内部集成丝杆传动的锁紧伸缩机构，通过端部的旋钮旋转即可带动内部丝杆进给，驱动夹爪收拢实现与外接杆件的锁紧固定，反向旋转即可松脱调节手把的安装位置，同时在伸缩段设置了环形限位槽，配合外壳内部的定位凸点避免伸缩段脱出，整体结构紧凑，握持受力均匀，锁紧状态下无旷量，能够满足各类手动操作设备的握持固定需求。设计过程中充分考虑手持操作的人机工程需求，握持段的直径、长度都参照成年人手部握持尺寸进行参数优化，胶套表面的防滑纹理也做了圆角过渡处理，避免长时间握持产生硌手的问题，所有金属零件的边缘都做了倒角处理，去除锐边保证使用安全，内部传动零件的配合公差按照精密五金件的装配要求预留间隙，保证机构操作顺滑无卡顿，整体模型完成装配后还进行了运动仿真验证，确认全行程运动无干涉、锁紧力满足使用要求后，再进行材质赋予与渲染输出，最终呈现的效果既清晰展现了内部的结构原理，也还原了产品实物的外观质感。
