C型快速压紧线夹工装结构设计

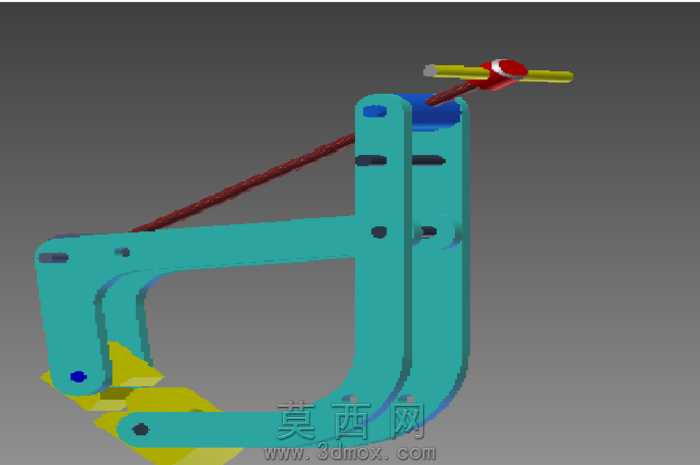

本线夹模型采用Autodesk Inventor完成全参数化三维建模，整体遵循快速夹持类工装的实用化设计逻辑，建模过程中先绘制C型主体的二维轮廓草图，通过拉伸、倒圆角、布尔运算等基础特征命令生成主体基体，再依次完成铰接孔位、限位槽、夹持接触面的细节特征构建，所有孔位均添加同轴度、位置度的装配约束参考，保证后续装配环节的部件匹配精度。渲染环节采用实体可视化渲染模式，主体夹持臂赋予青蓝色哑光工程塑料材质，模拟玻纤增强尼龙的工装常用材质质感，压紧螺杆部分赋予深红色哑光金属漆材质，模拟调质钢杆件的表面处理效果，顶部旋拧手柄赋予黄红撞色的硬质塑料材质，底部夹持垫块赋予亮黄色耐磨尼龙材质，不同部件的材质色彩区分清晰，既能够直观展示各部件的功能分区，也让整体模型的视觉辨识度更高。结构设计上采用经典C型夹的开放式框架结构，主体为一体式弯折的C型臂结构，上下臂平行度经过参数化约束控制，上臂预留螺杆穿装孔位，搭配带铰接压头的压紧螺杆，顶部设置T型旋拧手柄方便手动施加锁紧力，下臂设置可拆卸的黄色防滑垫块，增大夹持接触面的摩擦力同时避免夹伤被固定工件，侧部设置的铰接辅助臂可配合主臂实现更大范围的开合调节，适配不同厚度的线材或小型工件的夹持固定需求。设计思路围绕线束固定场景的实用需求展开，摒弃冗余的装饰性结构，所有特征均服务于夹持稳定性、操作便捷性的核心功能，铰接部位均预留合理的装配间隙，模拟真实工装的活动自由度，夹持接触面做了防滑纹理的细节处理，压紧螺杆的螺纹特征采用简化的装饰螺纹线搭配实体牙型结合的方式建模，既保证模型视觉上的真实感，也控制了整体模型的文件体量，方便后续的装配干涉检查、工程图导出以及3D打印验证等后续环节使用，整体结构强度通过C型臂的加厚过渡设计做了强化，避免夹持受力时出现臂体变形的问题，手柄的长度经过力矩测算优化，保证手动旋拧时能够获得足够的压紧力，无需额外辅助工具即可完成锁紧操作。
