分体式张紧滑轮组件结构设计

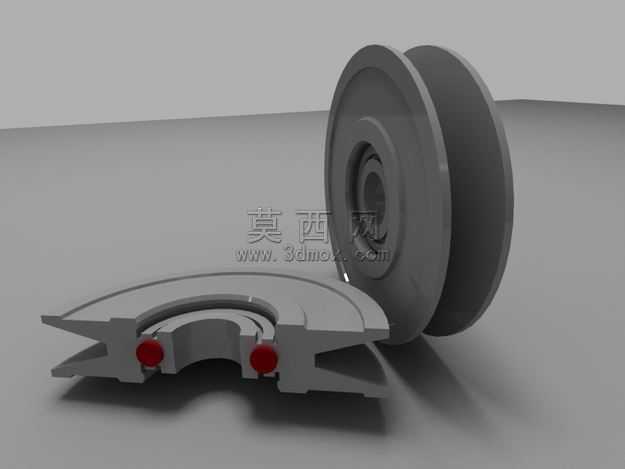

本作品为分体式张紧滑轮组件的三维建模设计，整体围绕传动系统中张紧调节的功能需求展开结构规划，建模过程中先完成核心轮体的参数化搭建：轮体采用双凸缘槽型结构，轮槽曲面经过曲率连续校验，可适配对应规格的传动带，避免传动过程中出现带体滑脱、偏磨的问题；轮体中心设置阶梯式安装孔位，预留轴承装配的同轴定位基准，保证轮体转动时的径向跳动公差控制在合理范围内。配套的分体式夹持基座采用对开式结构设计，两个半环基座通过端部的红色弹性定位件实现快速卡合与张紧力微调，基座内侧设置与轮体安装位匹配的弧形定位面，可保证装配后轮体的转动轴线与基座安装基准保持平行，避免出现传动偏角。建模过程中对所有配合面做了公差预留处理，转动配合面预留合适的间隙满足装配与转动需求，卡合定位面设置微小的导向倒角，降低装配对位难度。渲染阶段采用哑光金属材质模拟钢制轮体与基座的质感，弹性定位件采用高饱和度的红色橡胶材质，通过光影对比突出组件的结构层次，渲染视角选择半剖展示角度，将轮体的槽型结构、基座的分体卡合结构、定位件的装配位置清晰呈现，让观看者可以快速理解组件的装配关系与工作逻辑。设计过程中充分考虑了张紧轮的实际使用场景，分体式基座无需拆卸传动轴即可完成张紧轮的安装与更换，大幅降低设备维护的操作难度，轮体的槽型尺寸、基座的安装孔位均参考通用传动件的尺寸规范设计，可直接适配常规的带传动张紧工况，整体结构无冗余设计，在保证结构强度的前提下尽可能压缩组件体积，减少安装所需的空间占用。
