商用飞机机翼内部结构装配三维设计

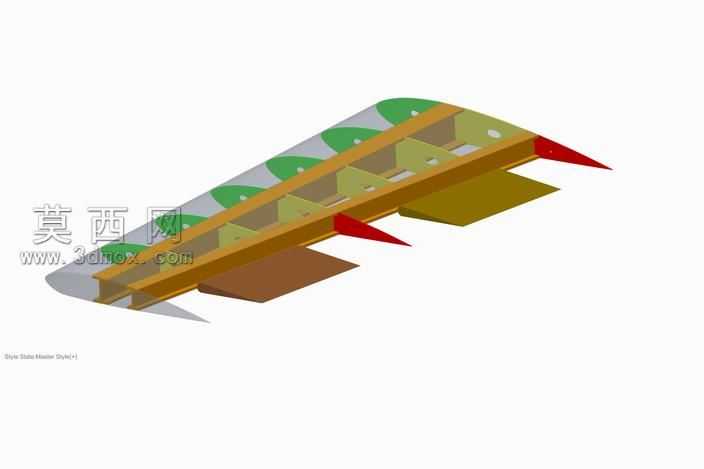

本作品为商用飞机机翼的装配结构三维建模成果，建模过程严格参照民用运输机机翼的典型结构逻辑搭建，完整还原了机翼从内部承力骨架到外部气动翼面的装配关系。建模阶段以参数化特征构建为核心，先完成翼梁、翼肋、桁条等主承力构件的单体建模：翼梁作为机翼核心纵向承力件，采用变截面拉伸特征匹配机翼从翼根到翼尖的厚度收窄趋势，精准还原缘条与腹板的连接结构；翼肋按照等间距排布逻辑完成阵列装配，每片翼肋都预留了桁条穿过的卡槽与蒙皮贴合的型面，保证翼面气动外形的顺滑度；桁条作为纵向辅助承力构件，通过装配约束与翼肋卡槽完全贴合，与翼梁共同组成完整的翼内承力骨架。外部构件建模阶段，蒙皮采用曲面加厚特征生成，完全贴合翼肋组合形成的气动外形，前缘缝翼、后缘襟翼以及翼尖整流片都按照实际装配位置完成约束定位，还原了机翼增升装置与主翼的连接关系。材质渲染阶段针对不同构件做了区分设置：内部承力骨架的金属构件采用航空铝合金材质，调整金属粗糙度与反射参数还原航空铝材的哑光金属质感，蒙皮部分做了分色处理，上翼面采用航空常用的浅灰涂层材质，翼尖与翼面标识区域采用绿色涂层，后缘整流片与翼尖小翼采用红色航空涂层，不同构件的材质区分清晰，能够直观呈现机翼的分层装配逻辑。设计过程中重点考量了装配干涉问题，所有构件的连接位置都经过间隙校验，既保证了结构展示的直观性，也完整复现了商用飞机机翼的真实结构组成，能够清晰展示机翼从内部骨架到外部翼面的装配层级，帮助理解航空机翼的承力逻辑与构造特点。
