航空用涵道式螺旋桨结构设计作品

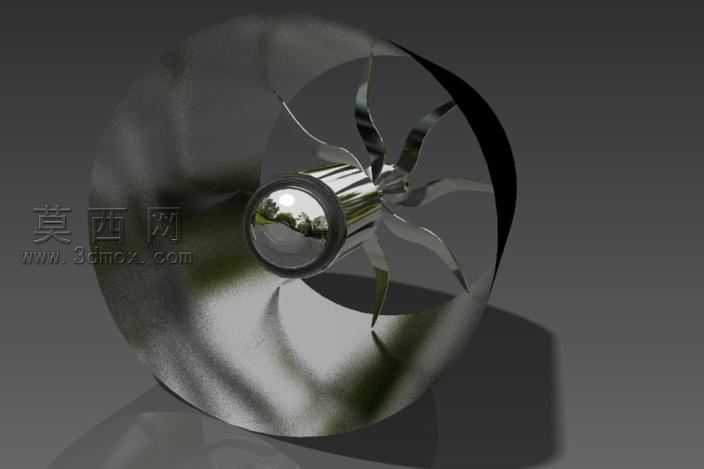

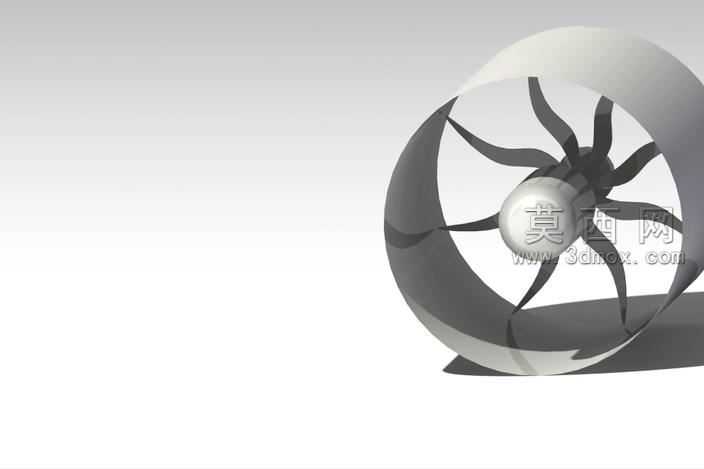

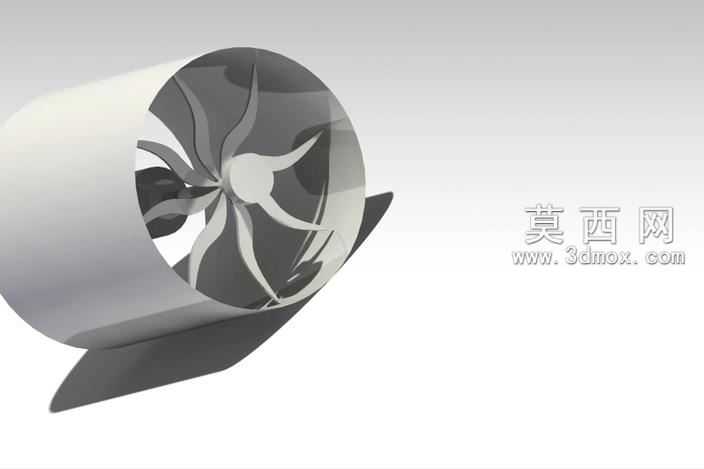

本作品为航空领域应用的涵道式螺旋桨三维建模设计，整体建模过程依托常规三维设计工具完成，全程采用圆、花键、垫、角、旋转等基础建模指令搭建，未使用复杂高阶建模功能，建模逻辑清晰易懂，适合三维设计初学者参考学习。模型整体采用涵道包裹桨叶的结构形式，外部为环形光滑涵道壳体，壳体曲面做了连续顺滑过渡处理，渲染阶段赋予壳体哑光银灰色金属材质，模拟航空铝合金的哑光质感，光影下曲面过渡自然无生硬折角，能够清晰展现涵道的气动外形轮廓。内部桨叶采用多叶片辐射式布局，每片桨叶从中心桨毂位置向外延伸至涵道内壁附近，桨叶曲面做了符合气动需求的扭转角度设计，从根部到梢部的弦长、厚度均匀过渡，建模时通过旋转指令生成桨毂基础实体，再通过轮廓拉伸、曲面修剪完成单片桨叶的造型，最后通过圆周阵列指令完成全部桨叶的均匀排布，保证每片桨叶的角度、尺寸完全一致，避免动平衡偏差。中心桨毂为球形过渡结构，连接所有桨叶的根部，建模时做了圆角过渡处理，避免应力集中的尖锐结构，渲染阶段赋予桨毂与桨叶深灰色哑光材质，与外部涵道的浅银色形成视觉区分，能够清晰展现内部结构的层次关系。设计过程中优先考量结构的易加工性，所有曲面均为可展开或常规三轴加工可实现的造型，没有出现倒扣、极小圆角等难以加工的结构特征，各部件之间的装配间隙预留合理，既保证桨叶旋转时不会与涵道内壁发生干涉，也不会因间隙过大影响涵道的气动效率。整体渲染采用柔和的环境光搭配主光源投影，能够清晰展现模型的结构轮廓与曲面光影变化，没有添加多余的装饰元素，完整呈现螺旋桨本身的结构设计特点，模型结构完整，各部件特征清晰，可用于航空动力结构教学、概念飞行器方案演示、三维建模基础练习等场景。
