定制紧凑型台式电脑机箱三维结构设计

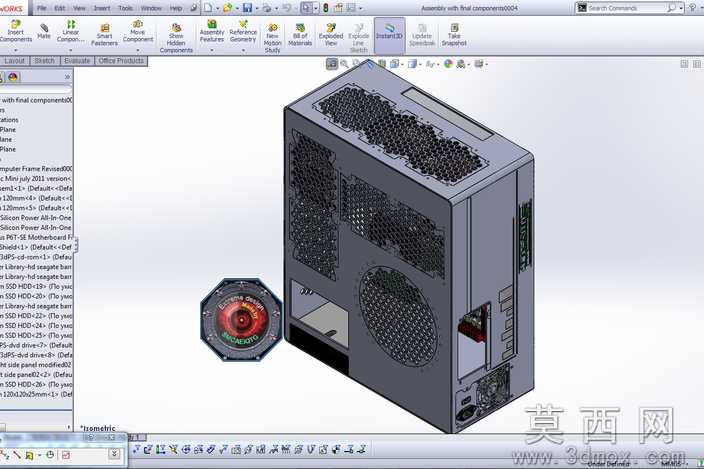

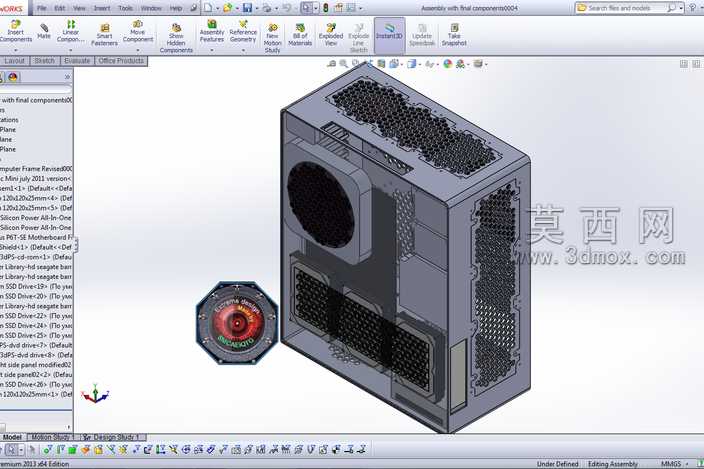

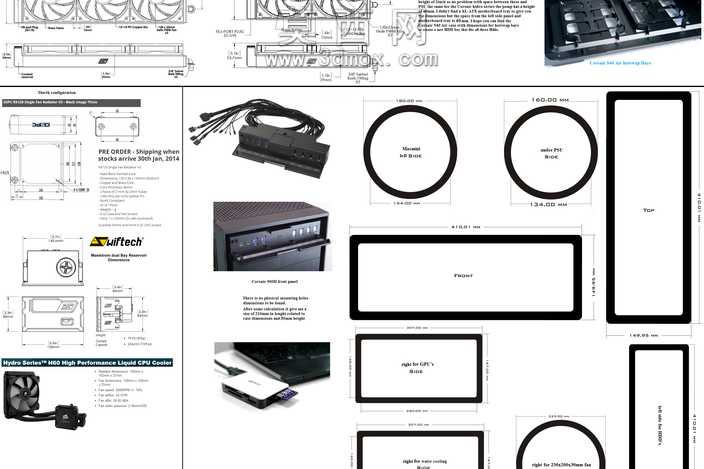

本作品为定制紧凑型台式电脑机箱的三维结构设计，建模过程中严格遵循硬件兼容尺寸规范，精准划定431×521×431毫米的整体外框尺寸，适配HTPC迷你机箱的安装使用场景。建模阶段逐一还原机箱各功能区域结构：前面板区域预留900面板接口位，规划3个垂直5.25英寸光驱位、3个5.25英寸硬盘扩展位，底部预留蓝光驱动器安装位与双硬盘仓开关结构；后面板区域设置12个PCI-E插槽位，满足多显卡扩展的安装需求，同时预留USB3.0接口、主板IO挡板的对应开孔位置；顶部与侧部对应散热风扇安装位做格栅开孔设计，精准匹配120mm规格散热风扇的安装孔距，保障风道通畅。设计过程中充分考虑硬件安装的兼容性，预留主板托盘与可移动滑轨的安装空间，适配EVGA双显卡、标准ATX电源、定制水冷排等硬件的安装尺寸，同时对各安装位的螺丝柱位置做精准定位，减少后期组装时的额外修改工作量。建模时对机箱板材的拼接结构做细节还原，明确侧盖与主体框架的卡扣连接方式，对前面板覆盖件、背部挡板的装配间隙做合理预留，避免实际生产组装时出现干涉问题。针对散热需求，在机箱对应位置规划垂直风道与前进后出风道的走风路径，对电源位、硬盘位、显卡位的散热空间做冗余预留，避免硬件安装后出现散热受阻的问题。整体建模完成后对各部件做装配校验，逐一排查硬件安装时的结构冲突，调整不合理的开孔位置与内部支架结构，确保所有规划的硬件都能顺利装入，同时兼顾机箱整体的紧凑性与外观完整性，为后续的实物制作提供精准的三维结构参考。
