内啮合行星轮系传动结构三维设计

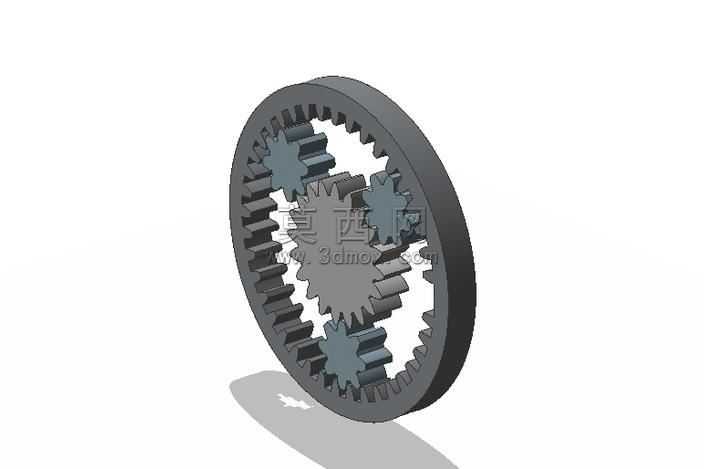

本作品为内啮合行星齿轮传动结构的三维建模成果，建模过程严格遵循行星轮系的传动比匹配逻辑，先完成中心太阳轮的参数化建模，依据模数、齿数、压力角等核心齿轮参数，通过渐开线齿廓生成逻辑构建太阳轮的轮齿特征，保证齿形的啮合精度。随后完成四个均匀分布的行星轮建模，每个行星轮的齿形参数与太阳轮、内齿圈完全匹配，建模时通过圆周阵列约束保证四个行星轮的安装位置精度，确保各行星轮与太阳轮、内齿圈的啮合间隙均匀，避免出现传动卡滞的问题。最外侧的内齿圈采用内齿渐开线生成逻辑，齿圈的壁厚、轮齿深度均按照通用行星减速器的设计规范设定，整体结构装配完成后可直观呈现行星轮系的运动传递关系。渲染阶段采用哑光金属材质模拟钢制齿轮的表面质感，添加柔和的环境光与投影效果，清晰展现各轮齿的啮合状态与整体结构的层次关系，齿面的细微纹理处理还原了机加工齿轮的真实表面特征。设计过程中重点考量了行星轮系的均载特性，四个行星轮的对称布置可有效分散传动载荷，内齿圈的一体式结构保证了整体刚性，太阳轮的浮动安装预留结构也在建模中有所体现，可直观展示行星轮系相比定轴轮系的结构紧凑、传动比大、承载能力强的优势，整个模型无多余冗余特征，各部件的装配关系清晰，可用于行星传动结构的教学演示、方案验证以及相关传动产品的前期设计参考，能够直观呈现内啮合行星轮系的组成结构与传动原理。
