电热水壶螺旋式金属加热元件结构设计

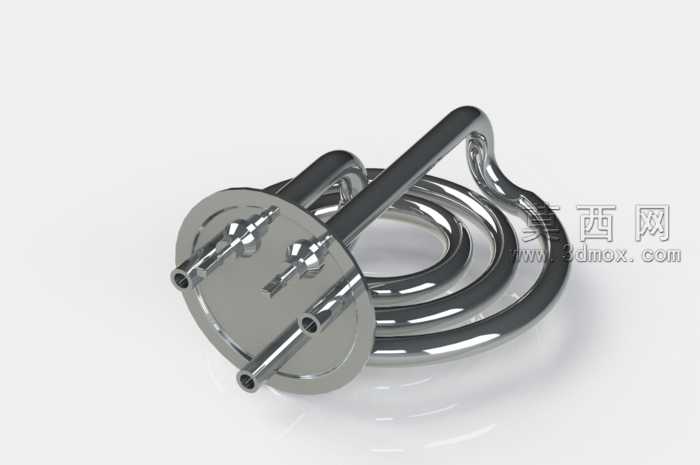

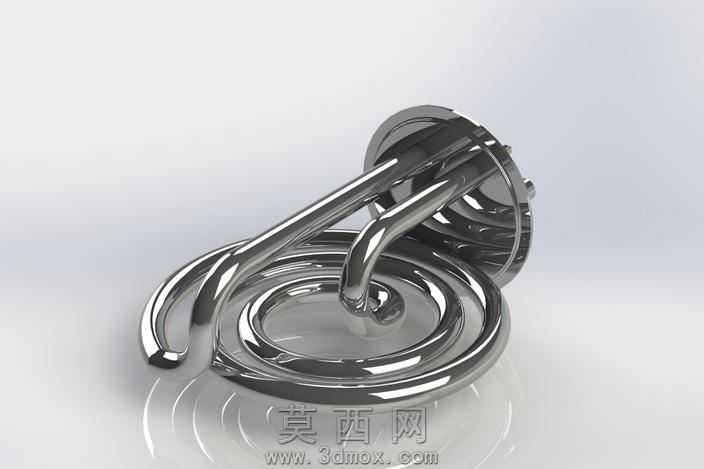

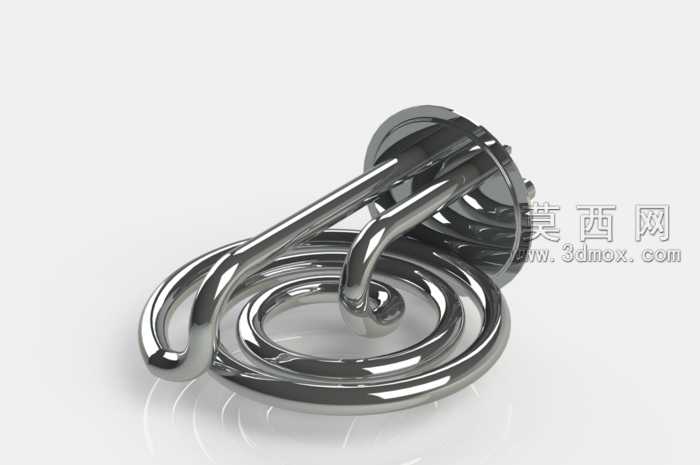

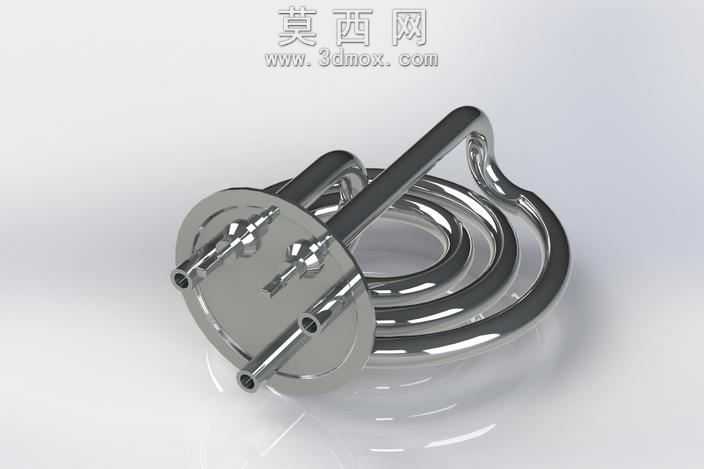

本作品为电热水壶配套的螺旋式金属加热元件三维建模成果，建模阶段以实际家用热水壶加热部件的功能逻辑为核心依据，首先通过基准面定位确定加热盘安装法兰的基准位置，绘制法兰盘的安装孔位、密封贴合面的轮廓草图，通过拉伸、切除特征完成法兰基座的实体构建，确保基座与壶身安装位的尺寸匹配度，满足密封装配的结构要求。随后开展核心发热管的路径建模，根据加热效率需求规划螺旋盘管的环绕路径，采用螺旋线结合3D草图调整管路的弯折弧度，避免管路出现过小弯折半径导致的加工应力集中问题，通过扫描特征生成等径的金属管体，同时调整管路末端与法兰基座的衔接位置，确保管路与基座的连接过渡平滑，无结构干涉。建模过程中对加热管的排布密度进行了参数化调整，螺旋盘管的层间距、整体环绕直径均经过尺寸校验，既保证加热时与水体的接触面积足够提升热交换效率，又预留了足够的水流间隙避免水垢堆积堵塞。材质与渲染阶段，针对加热元件的金属材质特性，选用高反光的不锈钢材质球，调整材质的粗糙度、反射率参数，模拟金属加热件经过抛光处理后的亮面金属质感，同时在渲染场景中搭建柔和的影棚光照环境，添加环境反射贴图增强金属表面的光影层次，通过地面的微弱反射效果突出加热管的立体螺旋结构，清晰呈现盘管的环绕层次与弯折细节。结构设计上充分考虑加热元件的实际使用场景，法兰基座的厚度、安装孔的位置均参照通用电热水壶的安装标准设定，发热管的整体高度适配常规水壶的内部腔体尺寸，管路的排布避开壶身的出水、水位检测等其他组件的安装位置，确保整体结构可直接适配同规格的热水壶产品装配需求。建模完成后通过干涉检查工具校验整体结构，确认发热管与基座、各层盘管之间无实体干涉，所有弯折位置的曲率均满足金属管材的弯折加工工艺要求，模型的细节还原度高，既可以作为产品结构设计的参考样本，也可用于加热组件的热效率仿真分析、装配工艺演示等场景。
