中央供暖系统用直角式隔离球阀结构设计

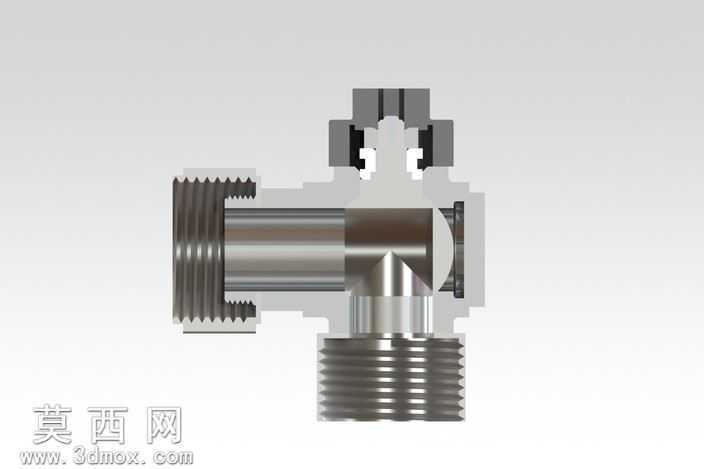

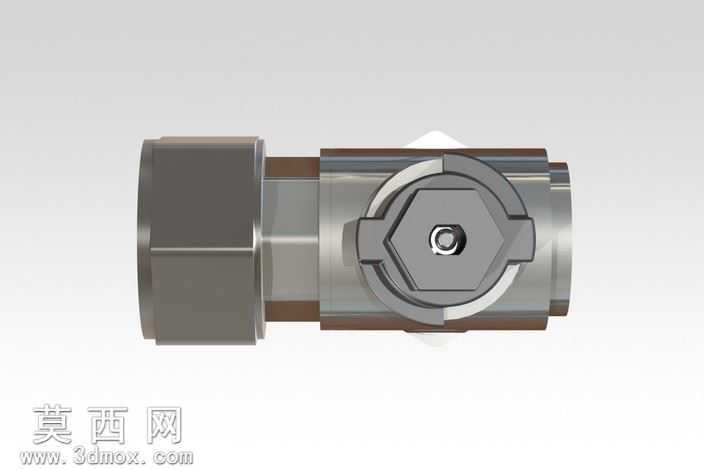

本作品为适配中央供暖系统筛选器使用的直角隔离球阀三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于管路连接的通径标准确定主体通径尺寸，以三通式直角布局为核心框架，分别规划三个连接端口的结构形式：其中两个端口为内螺纹连接结构，匹配供暖系统常用的金属管路对接标准，第三个端口集成隔离球阀的操作端结构，预留扳手操作的卡位结构，确保手动操作时的受力稳定性。建模过程中对金属阀体的流道做了平滑过渡处理，避免流体在直角转向处产生过大压损，同时严格控制各部件的装配公差，阀体主体、阀芯、锁紧螺母、密封压盖等零件均按照实际装配逻辑添加配合约束，还原真实产品的装配关系。材质渲染阶段，针对阀体的金属材质做了精细化调整，主体采用抛光不锈钢材质参数，调整反射强度与粗糙度参数还原金属表面的亮泽质感，操作端的锁紧螺母做了亚光金属处理，与主体亮面形成视觉区分，密封部位添加非金属材质的哑光质感，提升模型的真实度。结构设计上集成了隔离球阀的截断功能与直角管路转向功能，无需额外加装转接弯头即可完成管路的直角转向与流体通断控制，操作端的六角卡位设计适配标准手动扳手，无需专用工具即可完成启闭操作，整体结构紧凑，安装占用空间小，适配供暖系统狭小的安装空间。模型同时还原了各连接部位的密封结构细节，包括螺纹处的密封预留位、阀芯处的密封压合结构，确保结构设计符合水暖阀门的密封性能要求，可直接用于产品结构验证、安装模拟以及教学演示场景，完整呈现了直角隔离阀从结构布局到细节装配的全流程设计逻辑。
