三/五尾多旋翼无人机主框架结构设计

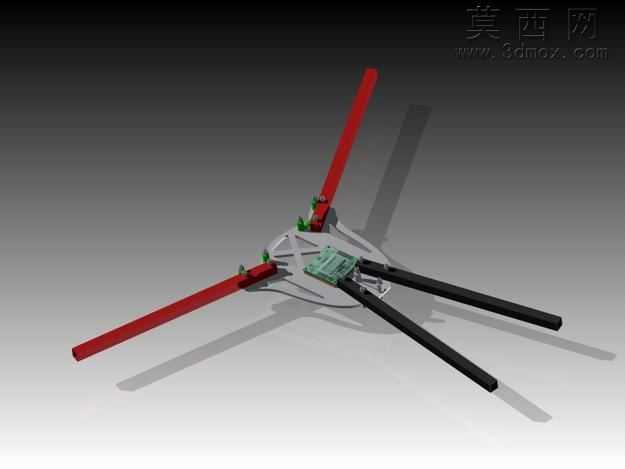

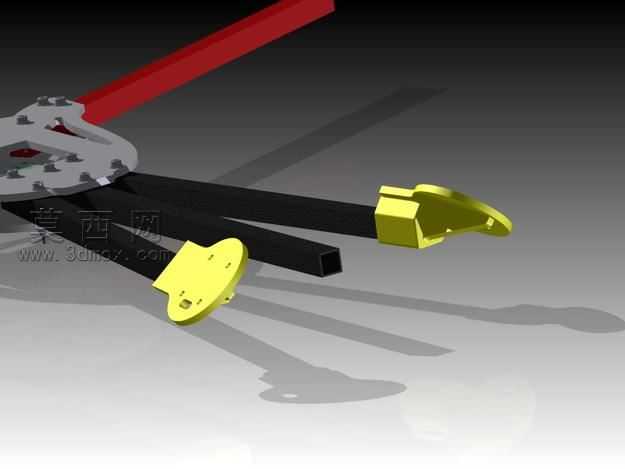

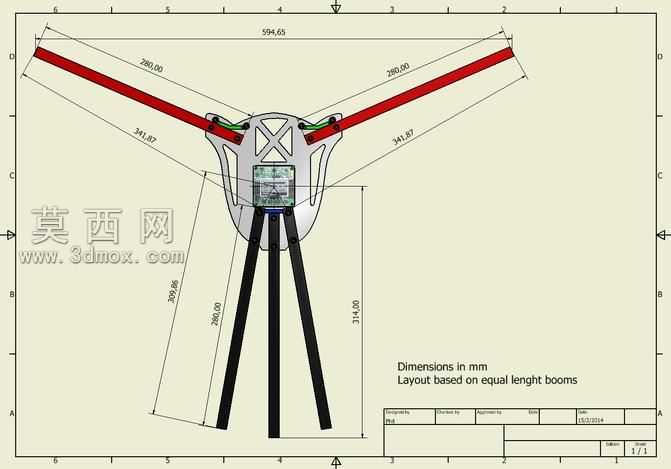

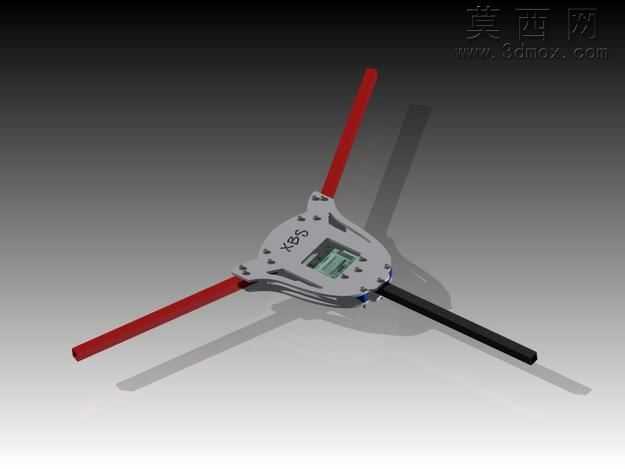

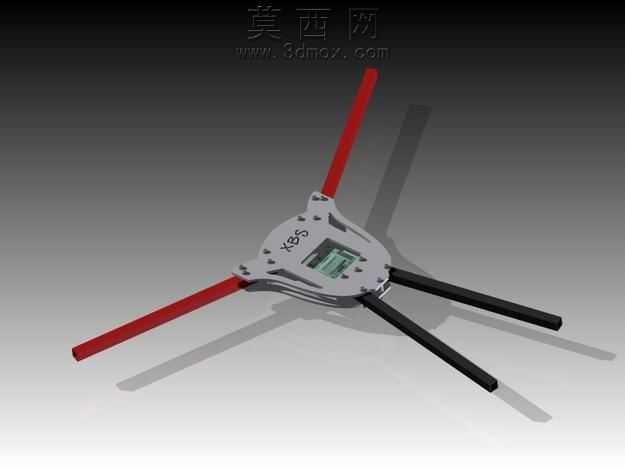

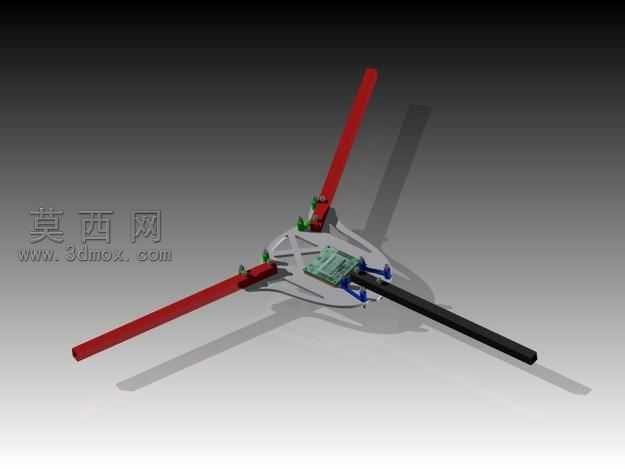

该作品为适配三旋翼、五旋翼构型的多旋翼飞行器主承载框架，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循等长臂长布局原则，所有尺寸标注以毫米为单位，确保各机臂安装位的几何精度满足飞行动力学要求。模型构建阶段先完成中心核心承载座的特征建模，核心座采用X型镂空加强筋结构，在保证结构刚性的前提下最大化降低自重，中心区域预留飞控、电调、电池等核心元器件的安装定位槽，安装位设置定位凸台与螺丝过孔，可直接适配标准飞控组件的装配需求。机臂部分分为两类结构，上方两根红色标识的长机臂为旋翼动力臂，建模时采用等截面薄壁杆件特征，臂根与中心座的连接位置设计了嵌入式夹装结构，搭配加强筋过渡，可分散飞行过程中旋翼产生的振动载荷，避免应力集中导致的结构断裂；下方三根黑色标识的杆件为尾撑支撑臂，采用对称式布局设计，臂长与安装角度经过参数化校核，保证整机落地支撑时的重心稳定性，支撑臂末端预留脚架安装接口，可拓展安装防滑脚垫。材质设计上，框架主体预设碳纤维复合材质参数，表面做哑光磨砂质感处理，机臂部分区分配色便于结构识别，连接部位预设金属嵌件的装配特征，模拟实际加工时的预埋加强结构。设计思路围绕3D打印加工工艺展开，所有结构均做无倒扣处理，壁厚均匀控制在1.5-2mm区间，无需支撑即可完成FDM工艺打印，同时兼顾结构强度与打印效率；等长臂长的布局设计可统一不同构型下的动力参数调试逻辑，降低飞控参数调校难度，中心座的模块化设计可快速更换不同长度的机臂，实现三旋翼、五旋翼两种构型的快速切换，适配不同载重、不同航时的飞行需求。
