公称通径50控制阀结构设计方案展示

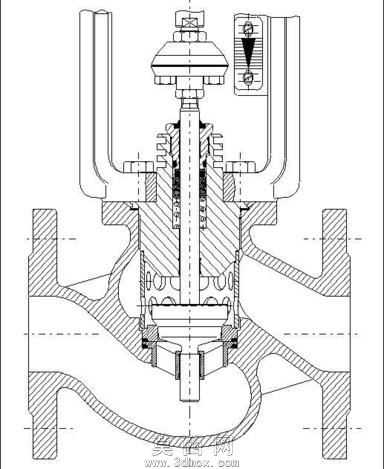

本次展示的公称通径50控制阀三维设计，围绕管路流体调节的核心功能展开全参数化建模工作，建模过程中严格遵循阀门设计的通用规范，对阀体、阀瓣、阀杆、上阀盖、填料密封组件、执行连接结构等所有零部件进行1:1等比例还原，确保各部件的装配公差符合机械设计的通用要求。建模阶段首先以阀体的流道结构为核心基准，参考直通式铸造阀体的成型工艺特性，对阀体的进出口法兰、中腔容纳空间、底部导流曲面进行连续曲面构建，保证流道内壁的曲面顺滑无突变，减少流体在阀腔内的涡流阻力，同时对阀体的壁厚分布做等强度设计，匹配公称通径50规格阀门的承压能力要求。针对阀内的截流调节组件，重点还原了阀瓣的密封面结构、阀杆的传动导向段、填料函的多层密封槽结构，清晰呈现阀杆升降过程中与填料、导向套的配合关系，同时还原了阀盖与阀体的螺栓连接点位、密封垫片的安装位置，完整展现阀门的静密封与动密封布局。在结构设计逻辑上，该控制阀采用直通式流道布局，适配水平管路的安装场景，顶部预留的执行器安装接口可适配手动、气动、电动等多种驱动形式，阀瓣的型线设计兼顾截流密封性与调节线性度，可满足管路系统中对流体压力、流量的精准调控需求。建模过程中对所有零件的配合面做了干涉检查，确保虚拟装配状态下无部件碰撞，各运动部件的行程范围符合阀门的全开全关动作要求，同时对铸造圆角、加工退刀槽等工艺细节做了还原，让模型既可以用于阀门结构原理的教学演示，也可作为同规格控制阀改型设计的基础参考框架，帮助设计人员快速理解中等通径控制阀的内部构造逻辑，为后续的密封性能优化、流场仿真分析提供精准的三维数模基础。
