1/2寸内螺纹手动小型球阀三维设计

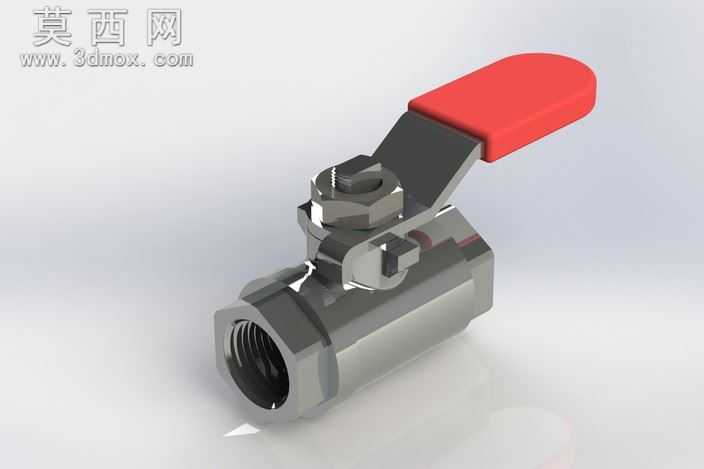

本作品为1/2规格内螺纹手动球阀的三维建模设计成果，建模过程严格遵循小型手动球阀的实际生产尺寸规范，对阀门的各个组成部件进行了精准的参数化构建。首先从阀体主体开始建模，采用拉伸、旋转、切除等基础建模特征完成两端内螺纹接口、中部容腔的结构搭建，内螺纹部分严格按照管螺纹标准参数生成螺旋扫描特征，还原真实螺纹的牙型与螺距参数，保证接口结构的尺寸准确性。其次对球体阀芯进行建模，精准控制球体的通径尺寸与球面圆度，确保阀芯与阀体密封面的配合精度符合实际装配要求。阀杆部分采用阶梯轴结构建模，分别完成与阀芯的连接卡位、与阀体的密封配合段、与手柄的连接扁位结构，还原阀杆的防脱出、防转限位细节。手柄部分采用 ergonomic 造型设计，红色握持区域做了圆角过渡处理，贴合手动操作的握持形态，通过装配约束与阀杆完成精准配合，还原手柄扳动时的转动行程范围。建模过程中对各个部件的装配间隙进行了合理预留，模拟真实阀门的活动装配关系，避免出现部件干涉的问题。材质渲染阶段，阀体、阀芯、阀杆、锁紧螺母等金属部件采用抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，还原不锈钢金属的亮面质感与细微的磨砂肌理，密封件部分采用深色非金属材质，与金属部件形成明确的材质区分，手柄部分采用哑光红色工程塑料材质，调整材质的漫反射参数，还原塑料手柄的柔和质感。渲染场景采用柔和的影棚布光，通过多盏区域光从不同角度照射模型，突出金属部件的高光轮廓与结构转折，避免出现过曝或死黑的区域，清晰展现阀门的整体结构与细节特征。设计过程中充分考虑小型球阀的实际使用场景，整体结构紧凑，两端内螺纹接口适配常规1/2寸管路连接，手柄扳动角度为90度，对应阀门的全开与全关状态，结构简单可靠，符合小型手动球阀的功能设计逻辑，可用于管路配件展示、阀门结构教学、产品选型参考等场景。
