六爪联动夹持工装机构三维设计

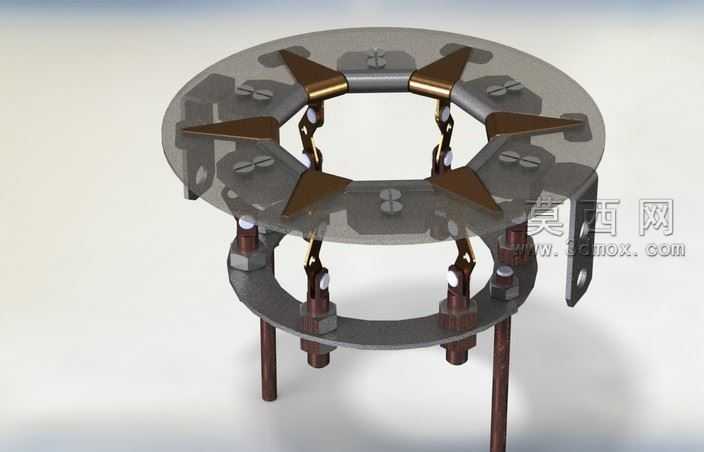

本作品为六爪联动夹持工装机构的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先拆分整体结构为上下环形安装板、六组夹爪组件、联动连杆、调节螺柱、支撑立柱五个核心模块，逐一绘制每个零件的草绘截面，通过拉伸、旋转、切除等基础特征命令构建基体，再对夹爪的楔形夹持面、连杆的铰接孔位、螺柱的螺纹段进行细节特征优化，保证所有配合尺寸的公差预留符合机械装配规范。装配过程中严格按照实际运动逻辑添加配合关系，上下环形板通过三根支撑立柱完成同轴定位，六组夹爪通过铰接轴均匀安装在上层透明视窗板的周向安装位，每只夹爪的中部铰接点通过定制连杆与下层环形板上的调节螺柱形成传动连接，调节螺柱与下层板的螺纹孔形成螺旋传动副，转动螺柱即可带动下层板沿轴向位移，通过连杆同步驱动六只夹爪绕铰接点同步收拢或张开，实现对环形工件的定心夹持动作。材质与渲染阶段，对上层安装板赋予半透明聚碳酸酯材质，调整折射参数与表面粗糙度模拟工程透明视窗的视觉效果，夹爪的楔形夹持面赋予黄铜合金材质，突出高摩擦耐磨的功能属性，支撑立柱、调节螺柱、下层环形板赋予发黑处理结构钢材质，添加细微的表面氧化纹理提升真实感，连杆铰接位置的销轴赋予不锈钢材质，通过环境光遮蔽、全局光照渲染参数调整，清晰展现内部联动结构的运动逻辑，半透明上层板的设计既可以直观观察内部连杆的运动状态，也可在实际使用中作为防护挡板避免杂物落入传动间隙。设计思路上采用六爪均匀周向布局，相比三爪夹持结构拥有更大的夹持接触面积，对薄壁环形工件的夹持力分布更均匀，可有效避免工件装夹变形，联动结构采用单螺柱调节即可实现所有夹爪的同步动作，无需逐一调整夹爪位置，大幅提升装夹效率，铰接位置均预留润滑注油孔位，长期使用可定期加注润滑脂降低铰接磨损，下层环形板侧面延伸出安装耳座，可通过螺栓快速固定在工作台或自动化生产线的安装位，适配不同规格的环形工件装夹需求，整体结构无复杂异形零件，所有零部件均可通过常规车铣加工完成制作，具备较高的实际加工可行性与工装实用价值。
