龙卷风杂志栏馈线数控机三维设计模型

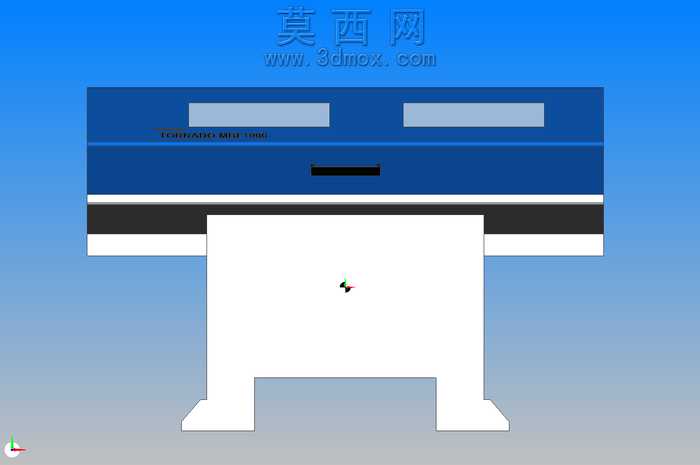

本模型为龙卷风杂志栏馈线数控机三维建模作品，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备的各组成部件进行了1:1比例还原，完整呈现了设备的外部造型与内部装配逻辑。模型主体分为上部的料仓输送段与下部的机架支撑段，上部主体采用深蓝色哑光金属材质，表面设置两处矩形观察视窗，视窗采用半透明磨砂亚克力材质，可直观观察内部物料输送状态，视窗下方设置长条形出料口，出料口边缘做了圆角钝化处理，避免物料输送过程中出现卡滞、刮损问题。上部输送段与下部机架之间设置黑白相间的防撞缓冲胶条，胶条采用高弹性橡胶材质，既可以缓冲设备运行过程中的振动，也能起到安全防护作用，避免操作人员误触运动部件。下部机架采用白色喷塑冷轧钢板材质，采用门式支撑结构，底部设置加宽的支撑脚，支撑脚底部预留了防滑减震垫安装位，可有效提升设备运行时的稳定性，降低振动带来的精度偏差。建模过程中对各部件的装配关系进行了完整约束，所有运动部件均保留了正确的运动自由度，可直接用于运动仿真验证，验证馈线过程中物料的输送路径、出料节奏是否符合设计要求。材质渲染阶段，针对不同部件的物理特性调整了对应的粗糙度、反光度与金属度参数，金属部件添加了细微的表面拉丝纹理，橡胶部件添加了哑光颗粒质感，亚克力视窗调整了合适的透光率与折射参数，让整体渲染效果更贴近真实设备的视觉表现。设计思路上，该设备针对酒吧场景下杂志、宣传物料的自动馈送需求设计，整体结构紧凑，占地面积小，上部料仓可容纳一定数量的待输送物料，通过数控系统控制输送节奏，可实现物料的定量、定时自动送出，替代人工分发的繁琐流程，提升服务效率。建模时充分考虑了设备的可制造性，所有钣金件均预留了合理的折弯余量与安装孔位，标准件均采用国标通用规格，后续可直接导出工程图用于生产加工。
