龙门式数控等离子切割设备结构设计

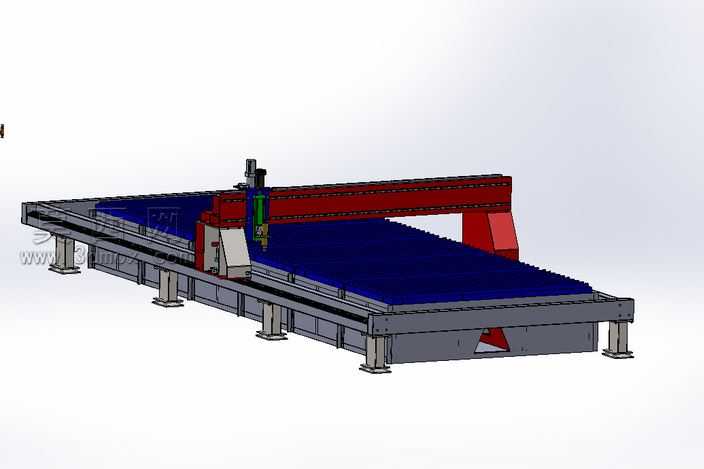

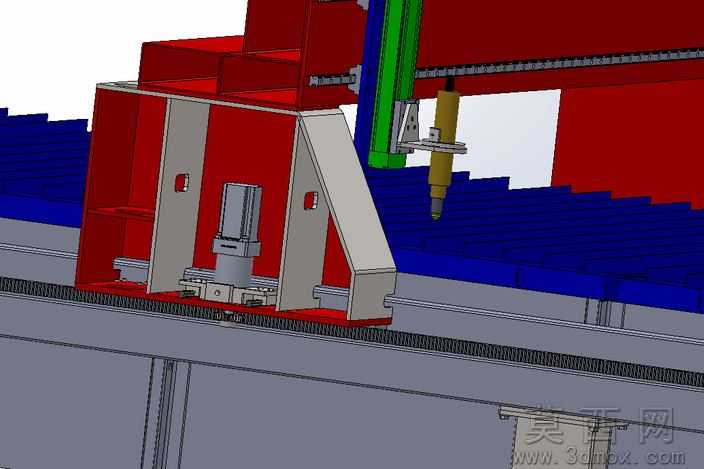

本作品为龙门式数控等离子切割设备的三维结构设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循金属切割设备的实际工程设计逻辑，对设备各功能模块进行了完整的结构还原。整体机架采用龙门跨式布局，底部为多组支撑脚承托的长条形焊接床身结构，床身上部铺设格栅式切割工作台面，用于承托待加工金属板材，格栅结构可有效避让等离子切割射流，避免切割过程中损伤床身主体。横跨床身的红色龙门横梁采用箱型焊接结构设计，兼顾结构刚性与轻量化需求，横梁上配置可沿横向导轨移动的切割滑座，滑座上集成等离子割炬安装组件、纵向升降调节机构，可实现割炬的横向、纵向、垂向三维运动，满足不同幅面金属板材的平面切割加工需求。建模过程中对各运动副的配合关系进行了严谨定义，导轨滑块副、齿轮齿条传动副、升降丝杆副均按照实际装配关系完成配合约束，可直观演示设备各轴的运动行程与动作逻辑。材质渲染阶段，床身主体采用哑光深灰金属漆材质还原焊接机架的工业质感，龙门横梁采用醒目的工业红涂装区分功能模块，工作台格栅采用深蓝色耐磨金属材质，支撑脚采用铸铁哑光材质，各传动部件、管线接口均做了细节还原，整体渲染效果贴近真实工业设备的外观质感。设计过程中重点考量了设备的结构稳定性，底部支撑脚均匀分布于床身下方，可分散长床身的承重载荷，避免长跨度床身出现形变，龙门横梁与两侧纵向滑座的连接位置做了加强筋结构设计，保障高速移动切割过程中的结构刚性，减少切割过程中的震动，提升切割加工精度。割炬升降机构采用导向轴配合丝杆传动的结构，可精准控制割炬与待加工板材的间距，适配不同厚度金属板材的等离子切割工艺需求，整体模型完整还原了数控等离子切割机的核心结构特征，可作为设备结构认知、改造设计、教学演示的数字化参考模型。
