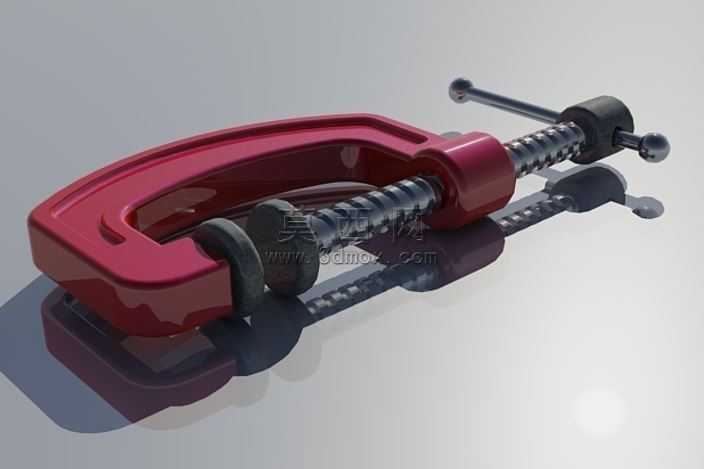

重型G型夹持工装三维设计作品

本作品为手动G型夹持工具的三维建模设计成果，建模过程中严格遵循机械加工类工装的实际尺寸比例，完整还原了G夹的全部功能结构。整体建模从C型夹臂主体开始搭建，首先绘制夹臂的截面轮廓曲线，通过拉伸、倒圆角、拔模等特征操作构建出符合力学承载要求的弧形夹臂结构，夹臂的受力部位做了加厚处理，边缘位置做了圆润过渡，既符合实际产品的注塑或铸造工艺要求，也避免了尖锐棱角带来的安全隐患。接下来构建丝杆传动部分，采用螺旋扫描特征生成梯形传动螺纹，还原丝杆与夹臂内螺纹的精准配合关系，丝杆前端搭配活动压头，压头与丝杆端面做了转动配合设计，保证夹紧过程中压头可自适应贴合被夹持工件表面，不会随丝杆转动刮伤工件表面。丝杆尾端设计了穿杆式加力结构，搭配球形端头的操作杆，还原手动施力旋转的操作逻辑，操作杆与丝杆的通孔做了间隙配合，可在孔内自由滑动调整力臂长度。材质与渲染环节，夹臂主体采用高光泽烤漆金属材质，调整漫反射颜色为正红色，添加适度的反射光泽与清漆层效果，还原工业级工具表面的烤漆质感；丝杆、操作杆等传动部件采用镀铬钢材材质，调高金属反射强度与粗糙度参数，呈现亮面金属的冷硬质感；活动压头采用黑色硬质橡胶材质，添加细微的表面颗粒纹理，模拟橡胶压头的防滑耐磨特性。场景搭建采用浅灰色反光地面，添加柔和的三点布光，主光从侧上方照射打出产品的主体轮廓，辅光补全暗部细节避免死黑，背光勾勒产品边缘提升立体感，最终渲染出的效果清晰展现各部件的结构层次与材质差异。设计过程中充分考虑G夹的实际使用场景，各活动部件的配合间隙预留合理，既保证传动顺畅无卡滞，也避免间隙过大导致的夹持晃动问题，整体结构完全符合手动G夹的功能逻辑，可用于工装教学演示、产品宣传展示等场景。
