可调式装配夹持五金夹具结构设计

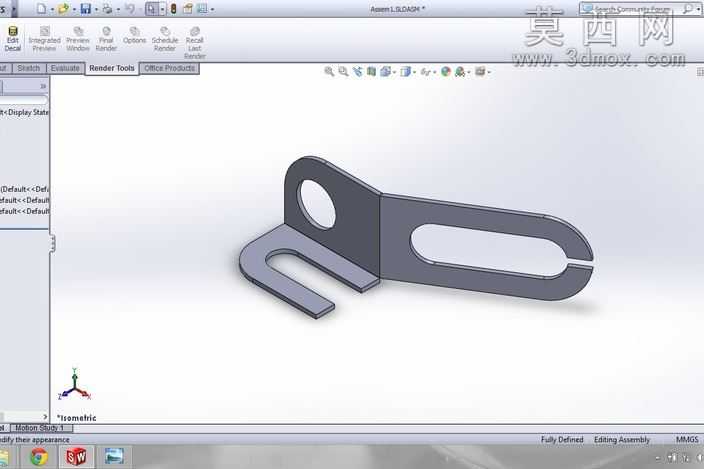

本作品为装配作业场景设计的专用夹持夹具，整体采用一体化钣金折弯加切削加工的结构思路完成三维建模，建模过程中先绘制主体轮廓草图，通过拉伸凸台命令生成基础实体，再针对挂钩部位执行折弯特征操作，还原钣金件弯折成型的真实工艺形态。模型构建时严格遵循机械加工的公差逻辑，对安装圆孔、长条形调节槽、开口夹持端的尺寸进行参数化定义，其中圆形安装孔用于夹具的定位固定，长腰型调节槽可适配不同安装位置的间距需求，实现夹持工位的灵活调整，前端的弯钩结构与开口卡槽配合，能够完成装配过程中零件的快速卡接与限位。材质设定上选用常用的碳素结构钢，渲染时赋予模型哑光金属质感，还原钢材经表面氧化处理后的视觉效果，对零件的棱边添加了符合实际加工的微小倒角，避免锐边结构带来的安全隐患，同时让模型视觉效果更贴近真实生产的零件状态。结构设计上充分考虑装配作业的使用需求，整体造型简洁无冗余结构，挂钩部位的弯折角度经过反复调整，既保证卡接时的结构强度，又能让零件取放操作顺畅无卡滞，开口夹持端的缝隙尺寸经过适配设计，可匹配对应厚度的装配件，使用时无需额外调整即可完成快速夹持。建模过程中对各特征的父子关系进行了合理梳理，保证后续修改尺寸时特征不会报错，方便使用者根据自身装配需求调整各部位参数，适配不同规格的装配件夹持场景，模型的等轴测视图完整展示了各结构的空间位置关系，能够清晰观察到安装孔、调节槽、夹持钩、开口端的布局逻辑，为后续的工程图导出、实物加工提供准确的三维数据参考，整体结构兼顾了实用性与加工便利性，适合小批量工装夹具的快速制作与应用。
