手持游戏设备外壳注塑模具结构设计

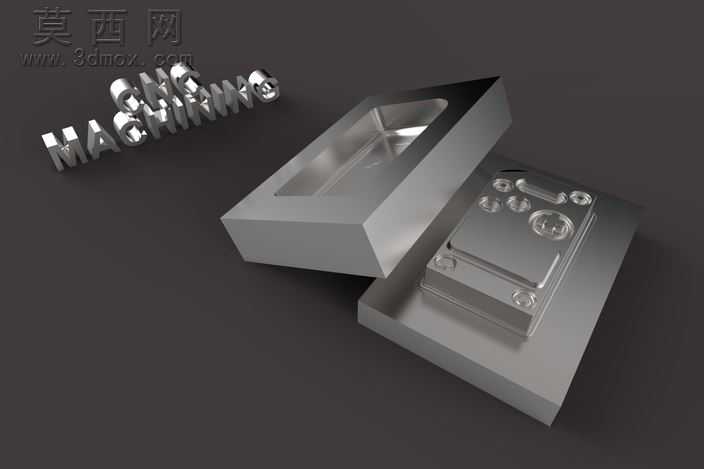

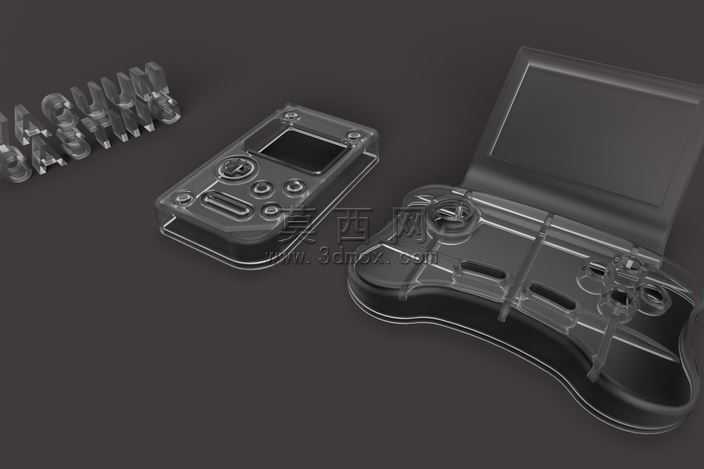

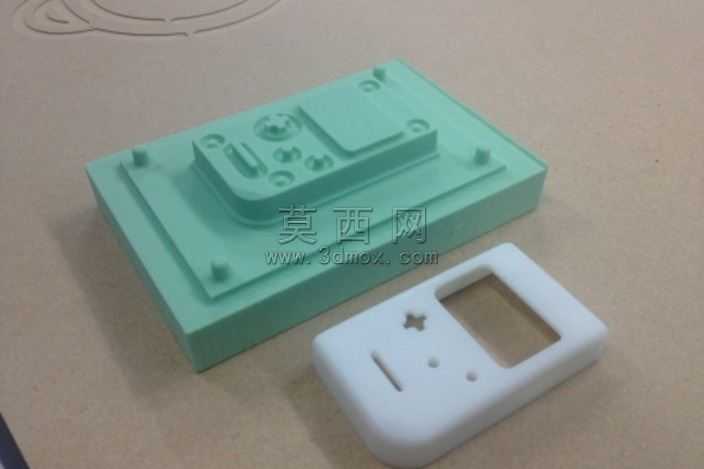

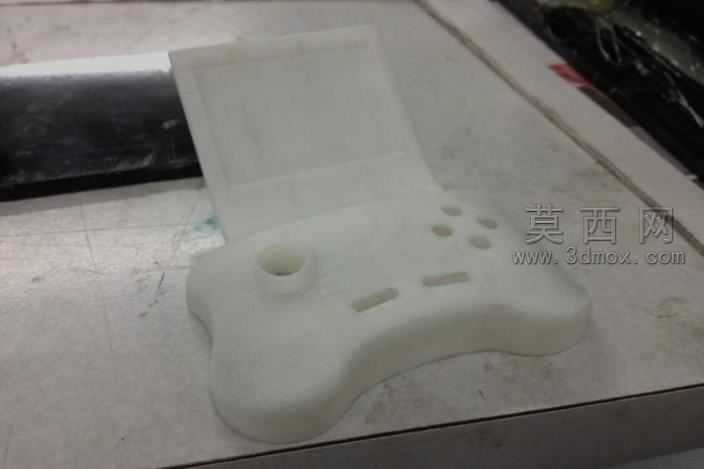

本作品为手持游戏设备的配套注塑模具三维设计成果，整体建模过程围绕手持游戏设备外壳的人体工学造型展开，在三维建模阶段首先完成产品本体的曲面构建，针对手柄握持区域的弧形曲面、按键安装位的沉孔结构、侧翼延伸部分的薄型特征进行了精准的参数化建模，确保所有曲面过渡顺滑无破面，壁厚均匀控制在注塑工艺要求的合理区间内，避免后续成型出现缩痕、填充不足等缺陷。建模过程中同步完成模具结构的拆分设计，针对产品侧面的倒扣特征设计了对应的侧向抽芯机构，对按键孔位的小尺寸成型部位做了镶件拆分处理，既方便后续模具加工过程中的电极制作与精雕加工，也便于后期生产过程中的易损件更换。渲染阶段采用哑光硬质塑料材质模拟产品成品的外观质感，搭配深灰色背景突出产品的轮廓线条与曲面光影变化，通过调整环境光与漫反射参数，清晰展现出模具成型后产品的表面肌理与结构细节，包括握持区的防滑曲面弧度、按键安装位的同轴度精度、侧翼结构的边缘倒角处理都得到了直观呈现。设计过程中充分结合快速成型、数控加工与真空铸造的工艺特性，在模具分型面的选择上优先遵循加工便利性原则，将分型面设置在产品轮廓的最大投影面处，减少合模过程中的错位风险，同时对浇口位置做了模拟优化，选择侧边潜伏式浇口进胶，避免浇口痕迹残留在产品外观面，影响成品的视觉效果。针对真空铸造工艺的适配性，模具的排气槽设计也在建模阶段做了同步规划，在产品的边角困气区域预留了微米级的排气结构，确保铸造过程中型腔内的气体可以顺利排出，避免成品出现气泡、缺料等问题。整体结构设计兼顾了教学演示与实际生产参考价值，每一处特征都对应实际加工工艺的要求，没有冗余的非工艺特征，模型的所有装配关系都经过干涉检查，开合模动作模拟顺畅无卡顿，抽芯机构的行程设计完全满足产品脱模需求，顶出位置均匀分布在产品的非外观区域，避免顶出痕迹影响成品外观质量。
