渐开线齿轮简化变速箱三维设计

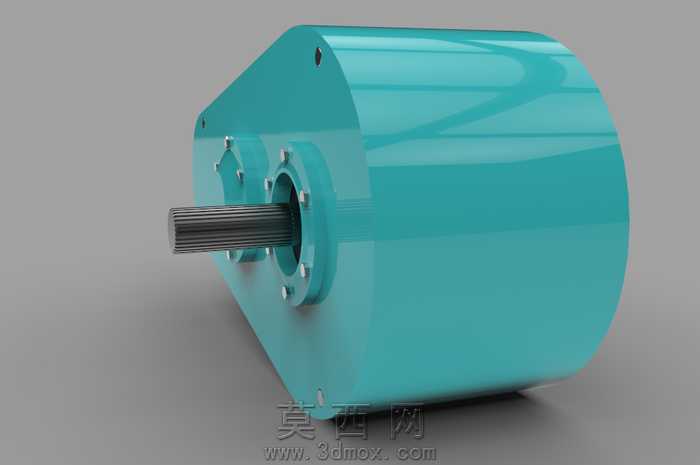

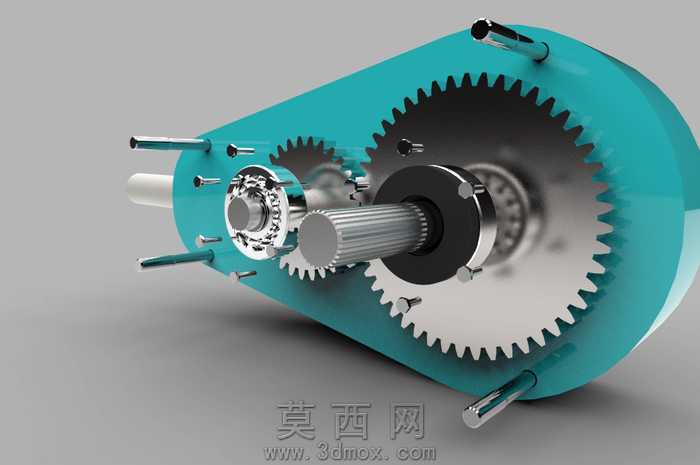

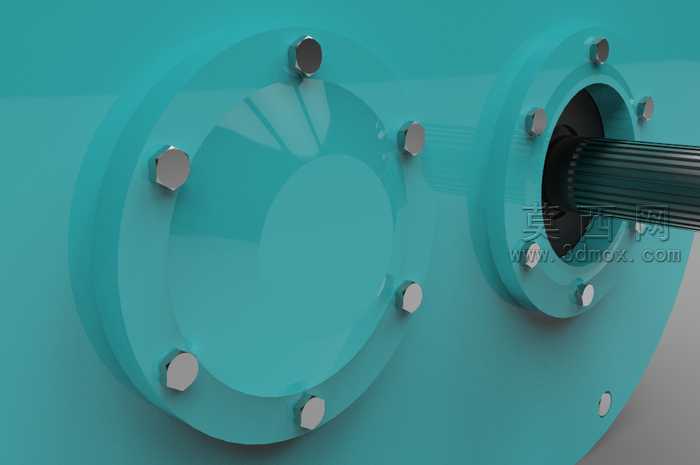

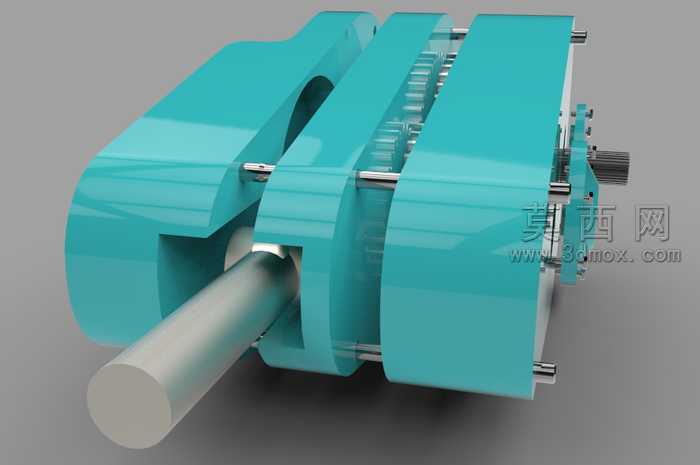

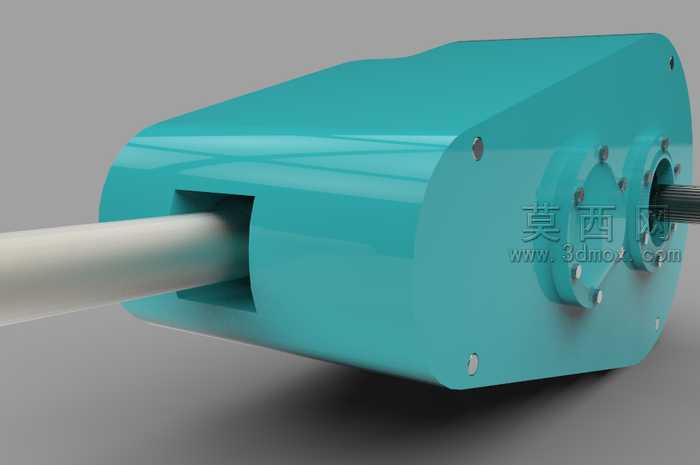

本作品为大学项目类机械设计成果，围绕简化变速箱的核心结构开展三维建模与渲染工作，整体设计聚焦变速箱外壳的功能性与外观表现，重点对外壳凸台结构做了精细化设计处理。建模阶段采用专业三维设计软件完成全参数化构建，首先梳理渐开线齿轮变速箱的传动逻辑，确定输入轴、输出轴的排布位置，以此为基础推导外壳的内部容纳空间与外部轮廓尺寸。外壳主体采用一体化铸造型腔的设计思路，在轴伸端位置设计带安装孔的圆形法兰结构，法兰面上均匀排布多组内六角紧固螺栓，螺栓的螺纹段、头部倒角都做了细节还原，保证装配关系的真实感；外壳表面的凸台结构根据内部轴承座的安装位置做对应凸起，既满足内部零件的安装限位需求，也强化了壳体的结构强度，凸台与壳体主体的过渡位置做了圆角处理，避免应力集中的同时也让外观更符合工业铸件的设计规范。渲染阶段采用专业渲染工具完成材质与光影调试，壳体主体赋予青蓝色哑光金属漆材质，调整材质的粗糙度与反射参数，模拟工业铸件表面的细腻质感，螺栓部位赋予金属镀锌材质，通过高光与反射差异和壳体形成视觉区分；场景采用柔和的侧方主光源搭配环境补光，既清晰呈现壳体表面的曲面过渡与凸台轮廓，也通过光影层次突出法兰面、螺栓孔等结构的立体感。整体结构设计遵循机械设计的合理性原则，渐开线齿轮传动部分与壳体的装配间隙控制在合理范围，输入轴端的花键结构做了等比还原，保证传动结构的完整性，外壳上的安装孔位、连接结构都符合通用机械的安装规范，整个作品既完整呈现了渐开线齿轮变速箱的核心结构特征，也通过精细化的建模与渲染还原了工业产品的真实质感，可作为机械结构教学、传动方案演示的可视化参考素材。
