港口散货补料用带支架八棱漏斗装置

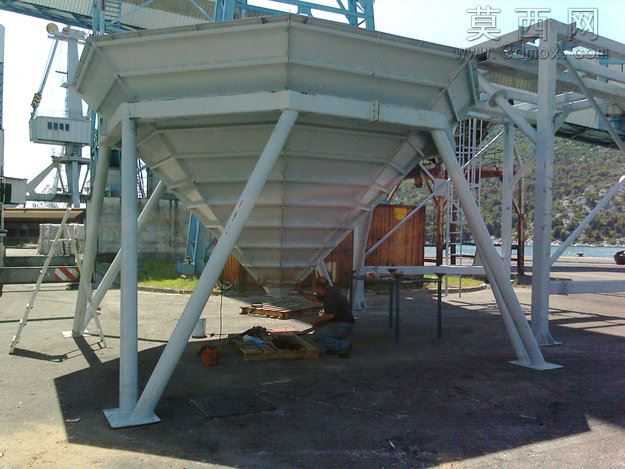

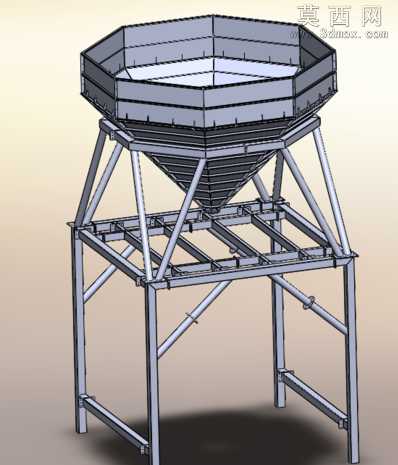

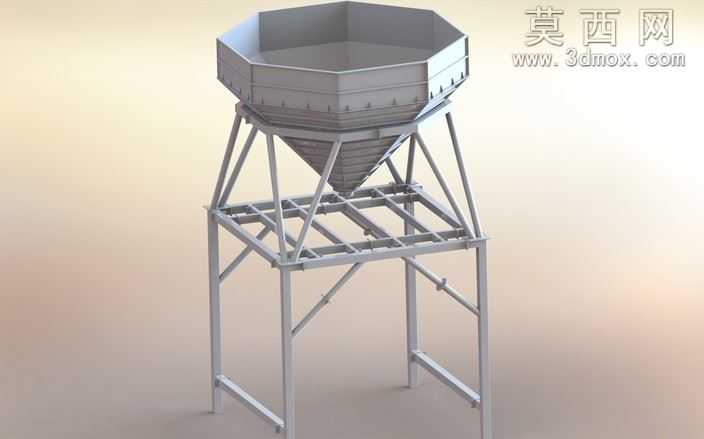

该模型为港口场景使用的散货补料漏斗装置，采用SolidWorks完成全参数化三维建模，整体结构分为上部储料斗体与下部支撑框架两大模块，建模过程严格遵循机械结构设计规范，所有零件均按实际加工装配逻辑完成配合约束，无干涉错位问题。上部料斗采用八边形直筒段加锥形收口的结构设计，直筒段外壁设置多组环形加强筋板，通过焊接特征模拟真实板材拼接工艺，锥形段的倾斜角度经过反复测算，匹配散货物料的自然安息角，可避免散料堆积卡堵，保证下料顺畅；料斗上口采用外翻折边结构，预留吊装与外接进料设备的安装位，下口设置标准法兰接口，可对接不同规格的出料输送设备。下部支撑框架采用型材搭建的桁架式结构，主立柱选用矩形截面型材，横向设置多层承重横梁，斜向布置多组交叉支撑杆件，通过斜撑的受力分解提升整体框架的抗扭、抗侧移能力，框架底部设置可调式支撑脚，可适配港口不平整的作业地面，保证设备放置的稳定性。材质渲染阶段，料斗主体采用哑光金属灰钢材材质，模拟工业设备常用的碳素钢焊接后的表面质感，支撑框架采用同色系但粗糙度略高的材质，区分不同加工工艺的部件表面特征，渲染时添加柔和的环境漫反射光，清晰呈现结构的层级关系与焊接节点细节，同时保留金属材质的细微反光特性，还原工业设备的真实视觉效果。设计思路围绕港口散货补料的实际作业需求展开，八边形料斗相比传统方形料斗减少了边角积料的死角，相比圆形料斗更便于板材拼接加工与运输固定，桁架式支架在保证承重能力的前提下大幅降低整体自重，减少材料消耗与安装难度，整体结构可拆解为多个部件，便于现场组装与后期维护，可直接用于港口散货装卸作业的场景模拟、结构受力分析以及生产加工的图纸输出参考。
