蒸汽机车辐条式机车轮三维设计作品

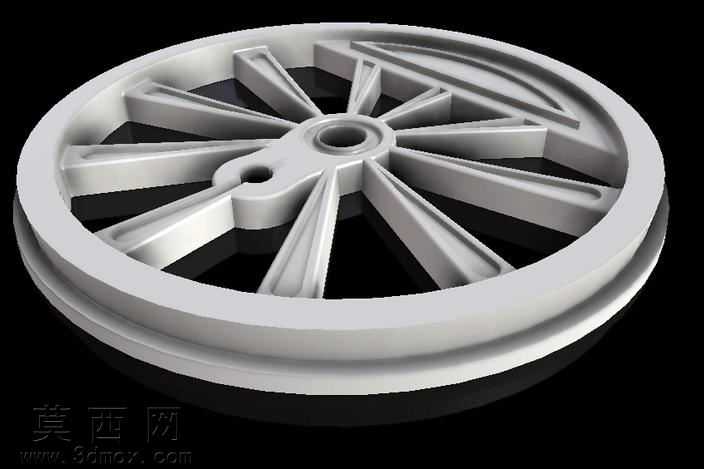

该作品为蒸汽机车配套的辐条式机车轮三维建模设计，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模逻辑，先完成轮心安装孔、偏心销孔等核心基准特征的定位搭建，再逐步延伸构建辐条、轮辋、轮缘等各部分结构。建模阶段严格遵循蒸汽机车机车轮的实际结构比例，轮心位置的轴孔做了同轴度约束设计，偏心销孔的位置匹配蒸汽机车连杆传动的安装需求，孔位边缘做了工艺倒角处理，还原实际机加工的工艺特征。辐条部分采用非对称放射状排布设计，每根辐条都做了变截面处理，从轮心位置向轮辋方向平滑过渡，辐条表面设计有凸起的加强筋结构，既还原老式蒸汽机车车轮的复古工业质感，也通过结构设计强化辐条的承重抗扭性能，避免轮体在重载运行下出现应力集中问题。轮辋部分采用双层台阶结构，外侧轮缘做了凸起的限位设计，匹配轨道行走的导向需求，轮辋与辐条的衔接位置做了圆弧过渡处理，消除建模过程中的尖锐棱角，还原铸钢车轮的成型特征。材质渲染阶段，整体轮体采用铸钢哑光金属材质，调整材质的粗糙度、金属度参数，还原老式蒸汽机车车轮经长期使用后的哑光金属质感，辐条表面的加强筋边缘做了轻微的高光处理，突出结构的立体感，轮心安装孔、偏心销孔的内表面做了稍高的光泽度处理，模拟孔位机加工后的表面质感。渲染场景采用纯黑背景搭配定向打光，光线从轮体斜上方照射，在辐条间隙形成自然的明暗投影，清晰凸显每根辐条的轮廓结构与轮体的层次关系，轮体底部做了柔和的阴影承接，增强模型的真实立体感。设计过程中充分考虑机车轮的实际受力特性，辐条的排布角度、截面厚度都经过结构合理性校验，既保留蒸汽机车车轮的复古外观特征，也保证结构设计符合机械部件的受力逻辑，整体模型结构完整，特征清晰，可用于蒸汽机车相关的结构展示、复古机械科普、三维场景搭建等用途。
