集成花键轴段的螺旋斜齿轮传动件设计

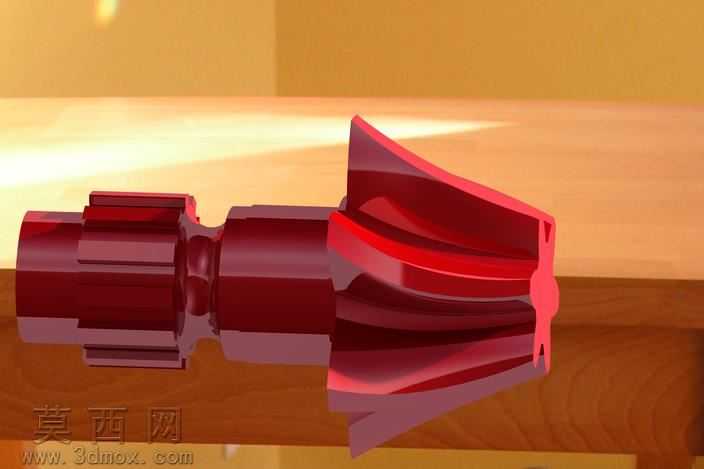

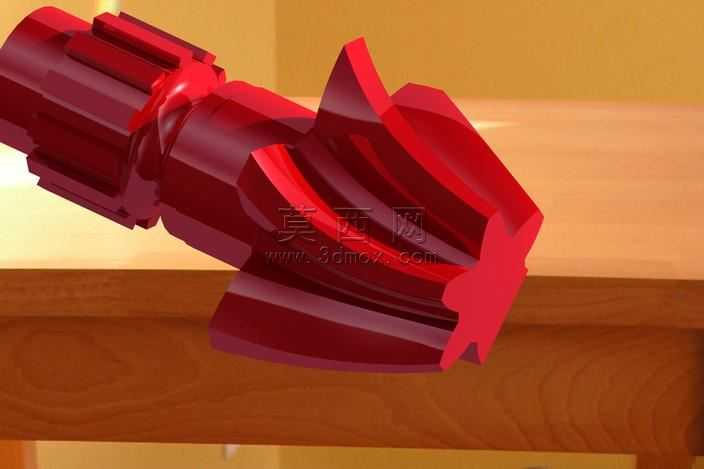

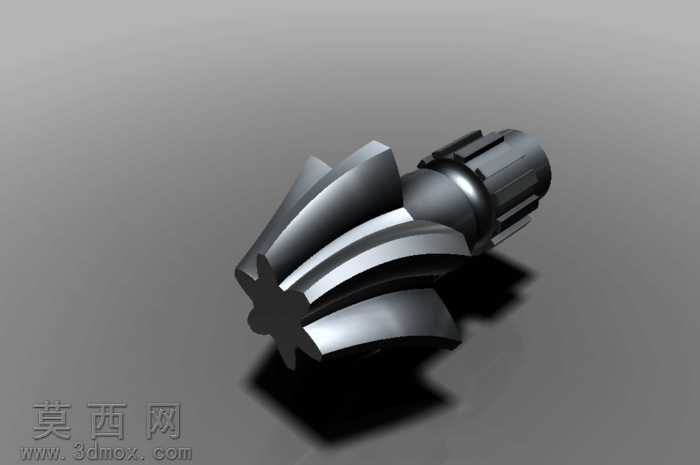

本斜齿轮传动件采用三维参数化建模方式完成整体结构设计，建模过程中优先保证齿形参数的精度，通过螺旋齿廓的参数化生成逻辑，精准控制螺旋角、齿距、齿厚等核心参数，确保轮齿啮合过程中的接触面积与传动平稳性。模型将斜齿轮主体与一端的花键连接轴段做一体化结构设计，省去额外的连接装配环节，提升传动部件的整体刚性与同轴度，避免分体装配带来的累计误差。渲染阶段采用高光泽金属漆面材质模拟合金钢零件的表面质感，通过暖调场景布光突出轮齿的螺旋曲面形态，清晰展现齿面的弧度变化与轴段的台阶结构，花键部分的齿形细节也做了精细化处理，保证每一处花键齿的轮廓清晰规整，还原实际加工后的零件外观特征。设计过程中重点考量斜齿轮的传动特性，螺旋齿的结构能够有效降低传动过程中的冲击与噪音，相比直齿轮拥有更高的承载能力，适合中高速重载的传动场景；一体化的轴段设计兼顾了扭矩传递与安装定位的需求，轴端的台阶结构可适配轴承、挡圈等标准安装件，满足实际装配的尺寸配合要求。建模时对轮齿的过渡圆角、轴段的倒角等工艺结构做了完整还原，避免出现锐边尖角等不符合实际加工工艺的结构，保证模型既具备精准的几何参数，也符合机械加工的工艺合理性，可用于传动结构的装配验证、运动仿真以及教学演示场景，直观展现斜齿轮的结构特点与传动原理。
