可调式活动扳手工业级三维建模作品

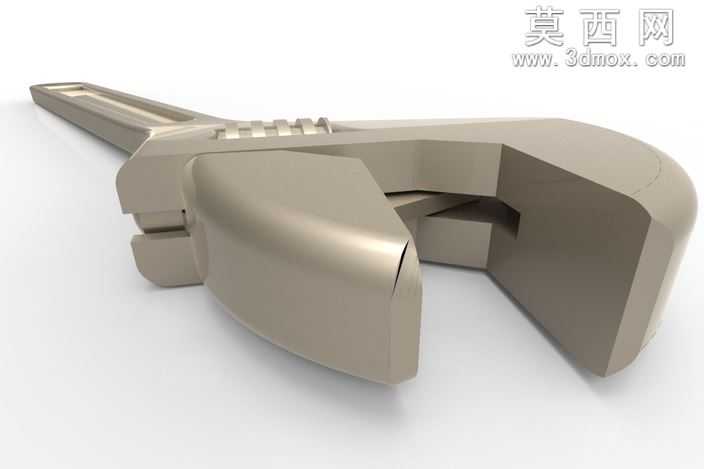

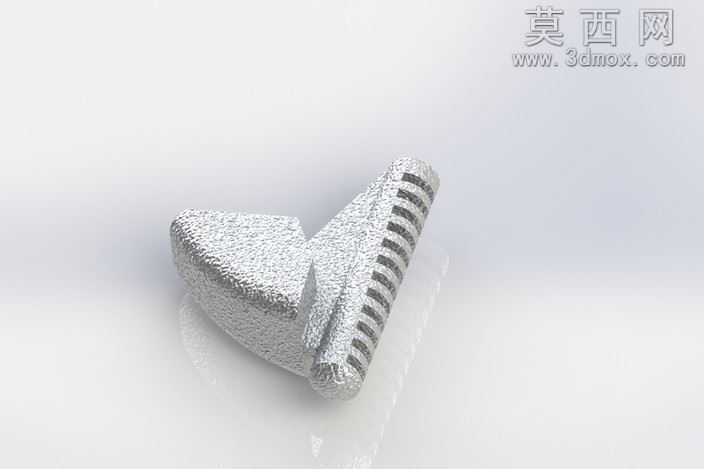

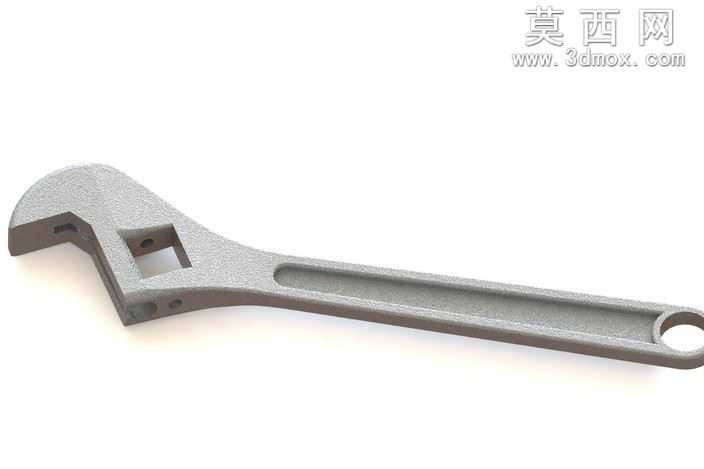

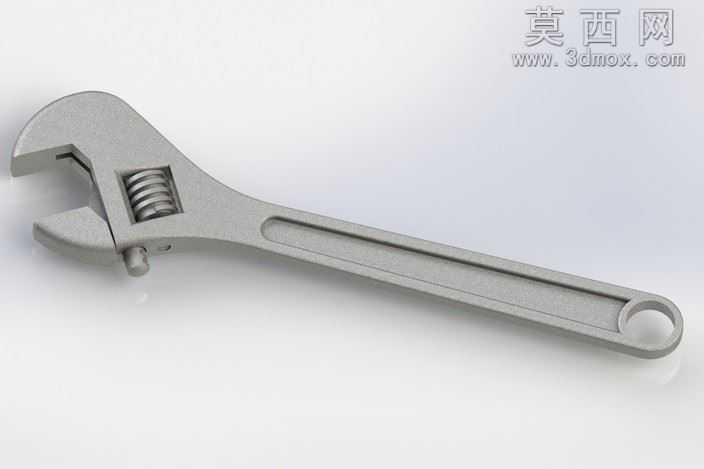

本作品为可调式活动扳手的三维参数化建模成果，建模过程严格遵循手动五金工具的实际生产尺寸规范，完整还原了活动扳手的全部核心结构与外观细节。建模阶段首先以扳手整体轮廓为基准绘制二维草图，精准勾勒出扳手头的固定钳口、活动钳口的开合行程轮廓，以及长手柄的人体工学弧度、尾部挂孔的圆形结构，通过拉伸、切除等基础特征完成主体基体的初步构建。针对核心调节结构，建模者单独对蜗轮蜗杆调节组件进行了精细化建模：还原了调节螺杆的梯形螺纹齿形、弹簧的螺旋圈数与线径参数、活动钳口的导向滑槽结构，确保各活动部件之间的装配间隙符合实际装配公差，可在三维环境中模拟扳口开合调节的完整动作，验证结构运动的合理性。材质与渲染环节，为模型赋予了哑光铬钒钢的金属材质，调整材质的粗糙度、金属度参数还原锻造五金工具的磨砂金属质感，对钳口咬合齿、调节蜗轮的啮合齿面做了细微的纹理处理，模拟实际使用中产生的轻微磨损痕迹，增强模型的真实感；手柄部分的凹槽防滑结构通过阵列切除特征实现，凹槽的深度、间距完全参照量产扳手的防滑设计标准，兼顾视觉还原与使用功能的表达。设计思路上，本模型以实用型工业工具为原型，摒弃冗余装饰性设计，完全围绕工具的功能属性展开建模：固定钳口与活动钳口的咬合面做了平行度约束，保证模拟夹持工件时的受力均匀性；手柄长度与扳手头的力矩比例经过参数校核，符合手动扳手的力臂设计规范，既满足三维展示的视觉效果，也可作为五金工具设计的参考模型，用于产品结构验证、装配教学演示等场景。模型的各部件均做了独立的特征分组，方便后续进行工程图导出、结构修改、运动仿真等拓展操作，完整还原了可调扳手从外部造型到内部调节结构的全部细节。
