链条磨损检测指示装置结构设计

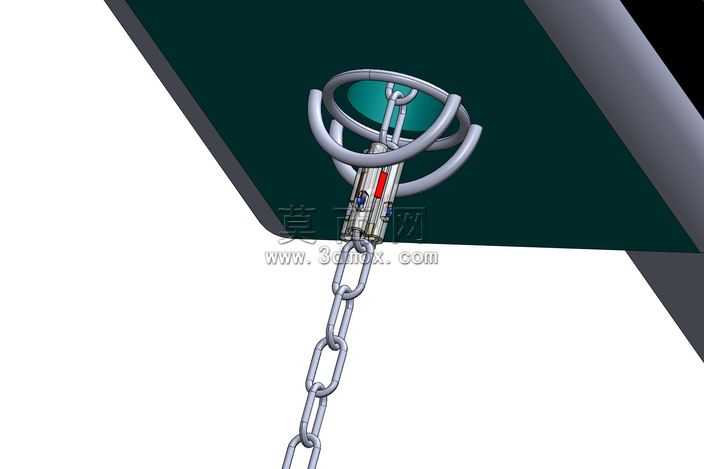

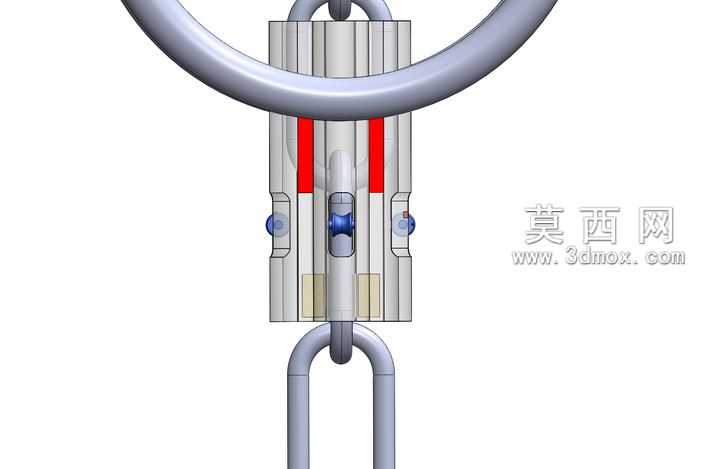

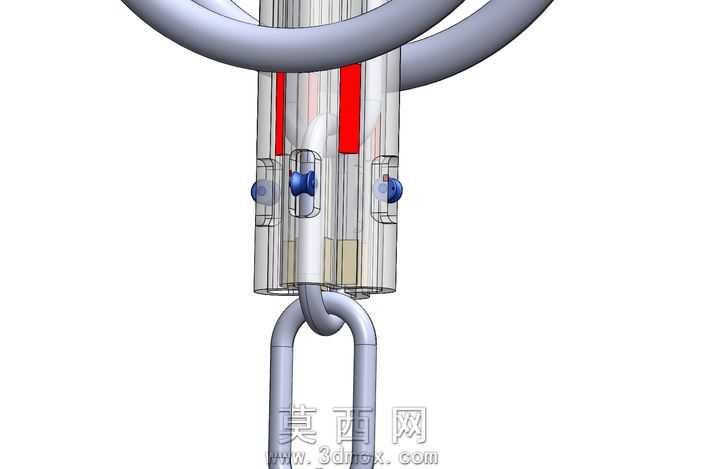

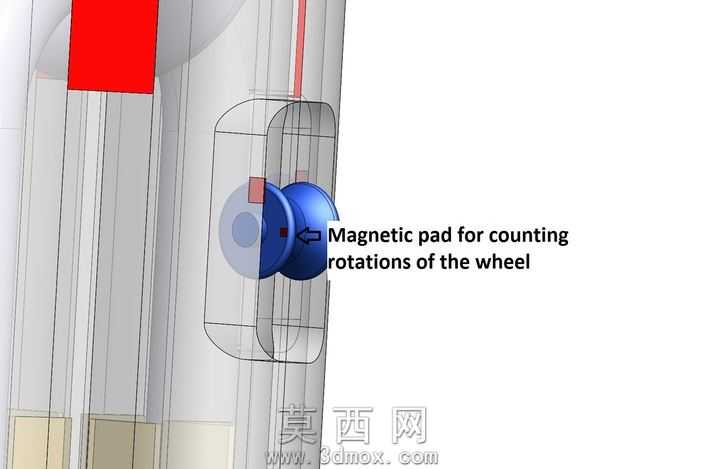

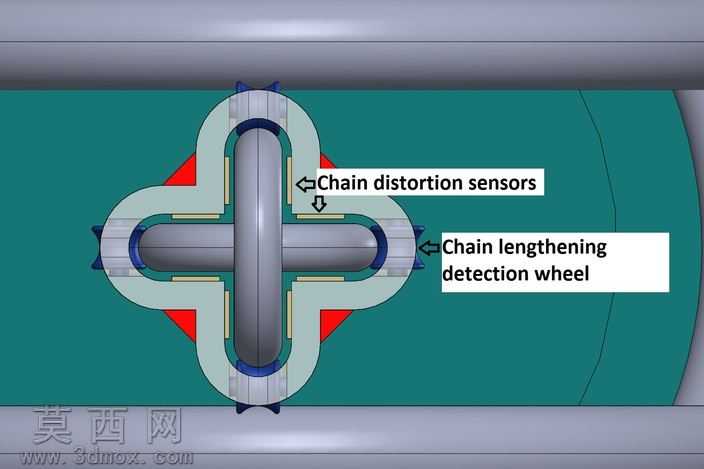

本作品为链条磨损检测指示装置，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配逻辑，对各零部件的配合公差进行合理预留，确保虚拟装配状态下无干涉问题。模型渲染阶段采用半透明材质制作装置外壳，可直观呈现内部传感组件的排布结构，金属链条与连接吊环部分采用哑光金属材质，还原工业金属件的真实质感，内部触发结构采用醒目的红色材质进行区分，便于快速识别核心功能部件。结构设计上，装置整体采用套筒式主体结构，上下两端设置与链条吊环适配的连接结构，可直接串接在待检测链条回路中，无需对原有链条结构进行大幅改动。内部集成两类检测模块，其一为变形传感检测模块，通过带弹性复位的触钮结构贴合链条链节表面，当链节出现失真、几何缺陷或磨损超差时，链节外形的形变会触压传感按钮，触发警示模块发出预警信号；其二为链长延长检测模块，内置带齿标记轮与计数传感结构，标记轮与链条表面啮合随链条运行同步转动，当链条因磨损出现整体伸长时，标记轮的转动圈数会超出预设阈值，传感单元捕捉到异常转动数据后即可触发报警。设计思路围绕链条日常运维的实际痛点展开，针对传统人工检测链条磨损效率低、误差大、无法实时监测的问题，将机械触发结构与传感检测逻辑结合，实现链条磨损状态的在线实时监测，装置整体结构紧凑，零部件数量精简，兼顾检测可靠性与安装便捷性，可适配多种规格的工业传动链条、起重链条的磨损监测场景，建模过程中对所有活动部件的运动行程进行了模拟验证，确保触发动作顺畅无卡滞，各密封部位的结构设计也考虑了工业场景下的防尘防护需求。
