金属螺旋压缩弹簧三维设计作品

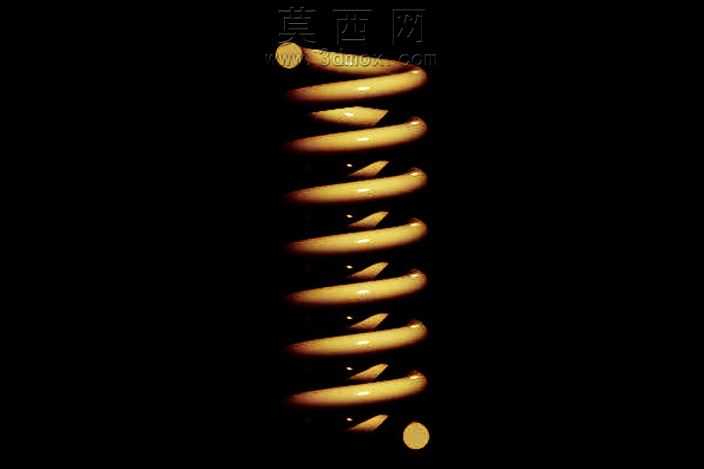

本作品为圆柱螺旋压缩弹簧的三维建模成果，建模过程依托NX三维软件完成，整体遵循机械设计中弹簧类零件的标准参数逻辑搭建。建模初期先确定弹簧的核心参数：选取标准碳素弹簧钢丝作为设计基材，设定合理的簧丝直径、弹簧中径、有效圈数、支承圈数与自由高度，先绘制螺旋扫掠路径，路径的节距参数根据压缩弹簧的工作行程需求设置，两端支承圈部分做并圈处理，贴合实际弹簧的端部磨平结构，保证模型还原真实弹簧的安装基准特征。扫掠特征生成时，将圆形簧丝截面沿螺旋路径做连续扫掠，过程中严格控制截面与路径的垂直约束，避免簧丝出现扭曲变形的问题，完成基础实体后对两端支承圈的端面做平面切削处理，还原实际弹簧端部的磨平装配面，保证模型可直接用于后续装配干涉检查。材质与渲染环节，为模型赋予抛光弹簧钢材质，调整材质的金属度、粗糙度参数，还原高碳钢经热处理抛光后的暖金色金属光泽，渲染时采用黑色纯背景突出弹簧主体，设置侧上方主光源搭配底部补光，利用光影效果凸显螺旋簧丝的曲面弧度与层叠结构，让每一圈簧丝的轮廓、金属反光层次都清晰呈现，还原金属弹簧的质感。结构设计上，该弹簧为等节距圆柱螺旋压缩弹簧，各有效圈节距均匀一致，螺旋升角符合常规压缩弹簧的设计范围，整体结构无多余特征，参数化建模的逻辑支持后续快速调整簧丝直径、圈数、节距等参数，适配不同的载荷与安装需求，可直接用于机械结构的弹性缓冲、复位、储能场景的装配验证，也可作为教学演示素材展示螺旋弹簧的典型结构特征。建模过程中重点校验了螺旋路径的连续性与簧丝截面的一致性，避免出现实体破面、特征错位的问题，端部并圈与磨平结构的细节处理，让模型和工业实际生产的弹簧零件结构完全匹配，不存在简化过度导致的结构失真问题。
