汽车发动机用多槽返回滑轮结构设计

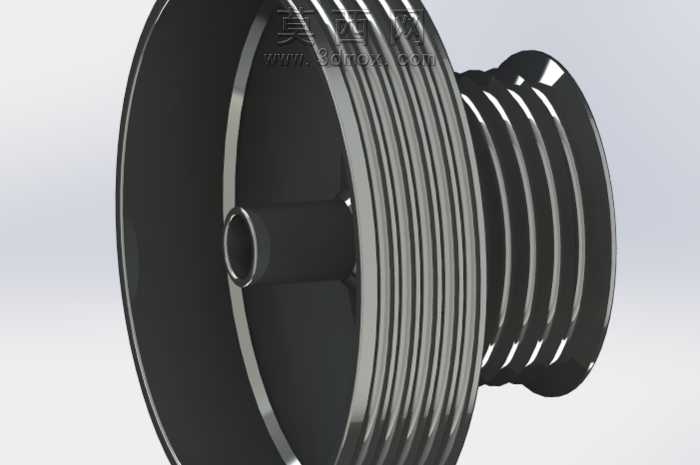

本返回滑轮采用SolidWorks进行全参数化三维建模，建模过程遵循机械传动部件的设计规范，以回转体特征为核心构建基础主体，首先通过旋转凸台命令生成滑轮的轮毂、轮辐与轮缘基体结构，针对轮缘部分的多道环形传动槽，采用螺旋扫描切除结合圆周阵列的方式完成槽型的精准构建，每一道槽的截面轮廓、槽距、槽深均严格匹配多楔带的传动啮合尺寸要求，保证后续传动过程中皮带与轮槽的贴合度，避免传动打滑、偏磨等问题。轮毂部分设计有适配安装轴的通孔与定位止口，止口端面做了倒角过渡处理，既降低装配时的轴孔对位难度，也能消除安装应力集中的风险。轮辐与轮缘、轮毂的衔接位置均采用圆角过渡设计，优化部件受力分布，提升结构整体抗疲劳强度。材质设定上，主体轮体选用高强度铸铝合金材质，表面做硬质阳极氧化处理，渲染时通过调整材质的粗糙度、金属度参数，还原氧化层细腻的哑光黑质感，轮槽的工作接触面设置为高光金属质感，体现机加工后的光滑表面特征，轮毂内孔添加镀铬材质效果，凸显耐磨工作面的工艺特性。结构设计层面，该返回滑轮作为发动机前端轮系的张紧回传部件，采用多槽并列结构可同时适配多根传动带的导向回传需求，大直径轮缘与小直径安装轮毂的比例经过反复校核，在保证传动比符合设计要求的前提下，尽可能降低轮体自身转动惯量，减少发动机运转时的附件功率损耗。建模过程中对所有配合面、安装基准面做了公差约束设定，关键配合尺寸保留合理的安装间隙，确保后续生成工程图时可直接导出用于生产加工。渲染阶段采用工作室柔光环境，通过多角度打光凸显轮体的环形槽层次感与金属材质质感，清晰展现各部分结构的细节特征，整体模型无冗余特征，参数可编辑性强，可根据不同车型的轮系布置需求快速调整槽数、轮径、安装尺寸等参数，适配不同的发动机传动系统设计场景。
