20mm与20.32mm规格二极管包三维结构

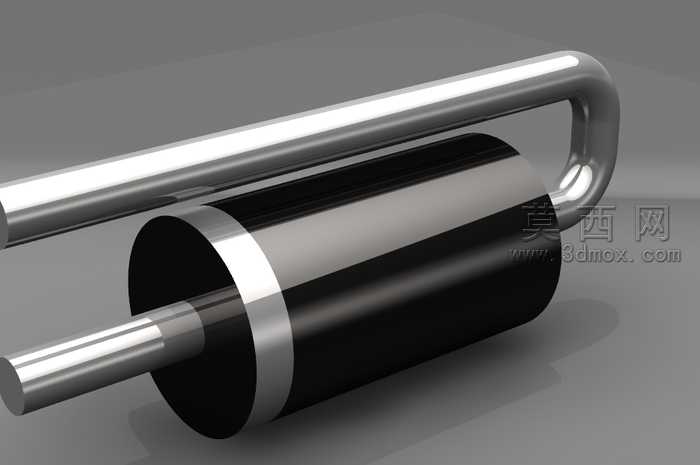

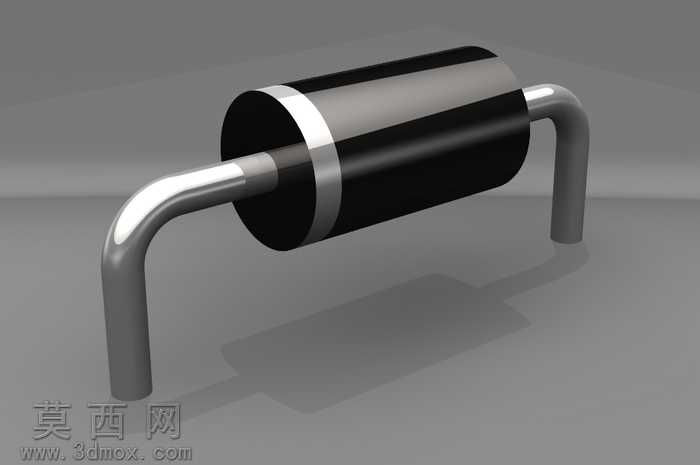

本作品为两款不同尺寸规格的二极管包三维建模成果，分别对应20毫米与20.32毫米的尺寸参数，建模过程依托专业三维设计软件完成全流程制作，从结构草图绘制到实体特征生成均严格遵循电子元件的实际尺寸比例与结构逻辑。建模初期先梳理二极管包的核心结构组成，将其拆解为中心金属引脚、绝缘封装筒体、端部金属限位环、侧边弯折提手四个独立结构模块，针对不同模块的形态特征选择适配的建模命令：中心金属引脚采用拉伸凸台命令生成等径圆柱实体，精准控制引脚伸出长度与直径参数，还原直插式元件引脚的规整形态；绝缘封装筒体采用旋转凸台命令生成空心圆柱结构，预留引脚穿装的中心通孔，筒体壁厚参数参考常规二极管封装的绝缘层厚度设置，保证结构合理性；端部金属限位环采用薄壁拉伸特征制作，嵌套在封装筒体两端，既还原金属封边的视觉效果，也通过装配约束保证与筒体、引脚的同轴度，避免出现结构错位；侧边弯折提手采用扫描命令生成，先绘制平滑过渡的三维路径曲线，再匹配圆形截面轮廓完成实体生成，还原金属弯管的流畅弧度，同时通过圆角命令处理提手与筒体的衔接位置，避免尖锐棱角，还原实际产品的工艺细节。材质渲染阶段针对不同部件的物理属性匹配对应材质：中心引脚与端部限位环、侧边提手赋予抛光金属材质，调整金属反射率与粗糙度参数，模拟镀锌金属件的亮面金属质感，还原金属部件的高光反射效果；封装筒体赋予哑光黑色绝缘材质，添加细微的颗粒质感参数，模拟塑料或环氧封装的哑光表面特性，避免材质过于光滑失真。渲染过程中采用三点布光方案，主光源从侧上方投射，突出金属部件的高光轮廓与筒体的圆柱曲面形态，辅助光源补充暗部细节，避免结构阴影过深丢失细节，环境光采用柔和的灰度环境，保证整体画面干净清晰，充分展现元件的结构细节。结构设计上充分考虑元件的实际使用场景，引脚与封装筒体的配合位置预留合理的装配间隙，侧边提手的弯折角度符合手持操作的人机尺寸，两款不同规格的模型在结构逻辑上保持一致，仅在筒体长度、直径参数上做对应调整，可直观展现同系列不同规格二极管包的尺寸差异，模型整体结构完整无破面，各部件装配关系清晰，可用于电子元件结构展示、装配教学演示等场景。
