带散热鳍片结构的集成式气缸设计

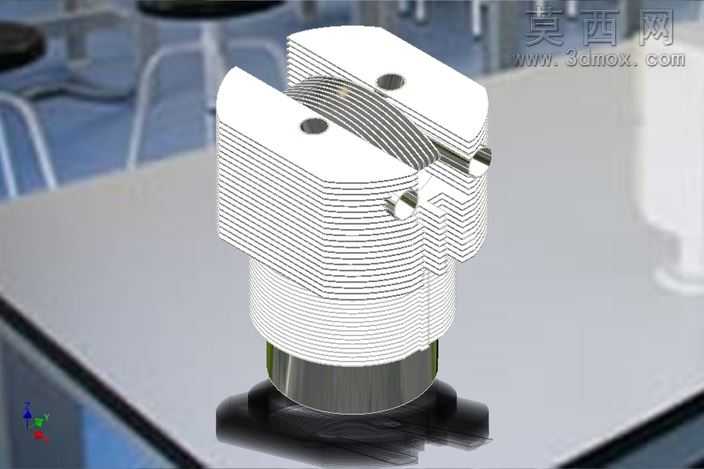

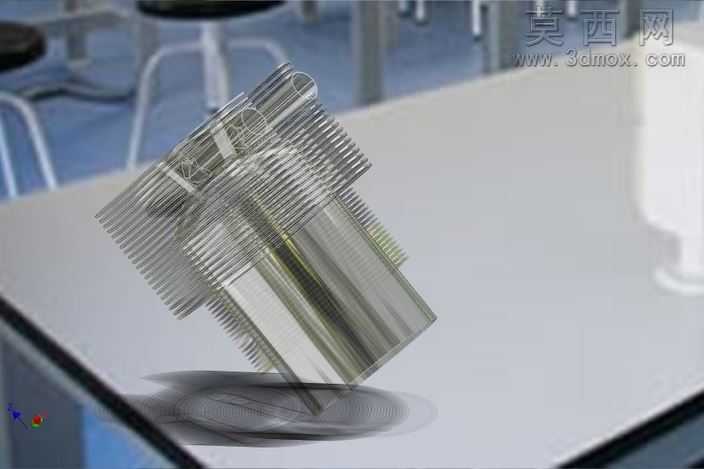

本作品为带散热鳍片结构的集成式气缸三维建模设计，整体采用三维参数化建模方式完成，建模过程中优先保证各结构尺寸的装配合理性，从气缸的功能需求出发拆分结构模块，将气缸主体、散热鳍片组、安装定位结构、气路接口结构分别进行独立建模后完成整体装配。建模阶段首先搭建气缸下部的缸体基座部分，采用金属质感的哑光金属材质模拟缸体的硬质合金基材，还原基座部分的厚重承压特性，基座上方为气缸的核心缸筒段，缸筒外壁设计有密集的环形散热鳍片，鳍片采用等间距排布的薄壁结构，建模时通过阵列特征快速生成规整的鳍片组，既保证了鳍片结构的一致性，也预留了足够的散热接触面积，可在气缸高频往复工作时快速导出缸内压缩空气做功产生的热量，避免缸体过热导致密封件老化失效。缸筒上方为夹装式的输出端连接结构，该部分采用对称开槽的夹爪式设计，两侧预留有定位销孔，可快速对接外部执行负载，夹装结构的外壁同样延伸设计有与缸筒连贯的散热鳍片，让热量可以从输出端同步向外扩散，避免热量在连接位置堆积。渲染阶段采用工作室级的光照环境，为不同结构匹配差异化的材质表现：基座部分采用深灰色磨砂金属材质，模拟实际加工后的发黑处理表面；缸筒与鳍片部分采用亮银色铝合金材质，还原铝合金散热件的金属光泽与细腻质感；定位销与接口部分采用高光金属材质，突出装配结构的精密感。设计思路上围绕小型气动执行元件的散热痛点进行优化，摒弃传统气缸额外加装散热套的冗余结构，将散热鳍片与气缸本体做一体化设计，既压缩了气缸的整体安装体积，也提升了散热结构的结构强度，避免外置散热件出现松动脱落的问题，同时对称式的夹装输出端设计可以适配更多类型的外接负载，降低现场安装的适配难度，整体结构无多余冗余设计，所有特征均服务于散热性能提升与安装便利性优化，可直接用于小型自动化设备的气动执行工位参考。
