Lite+汽车起动电池外壳创意结构设计

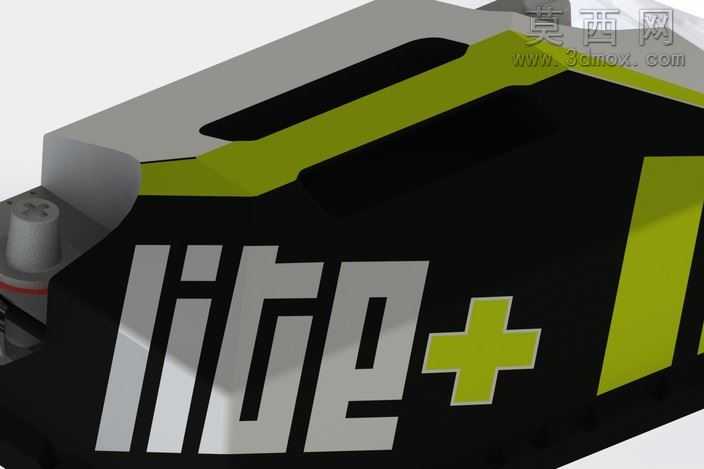

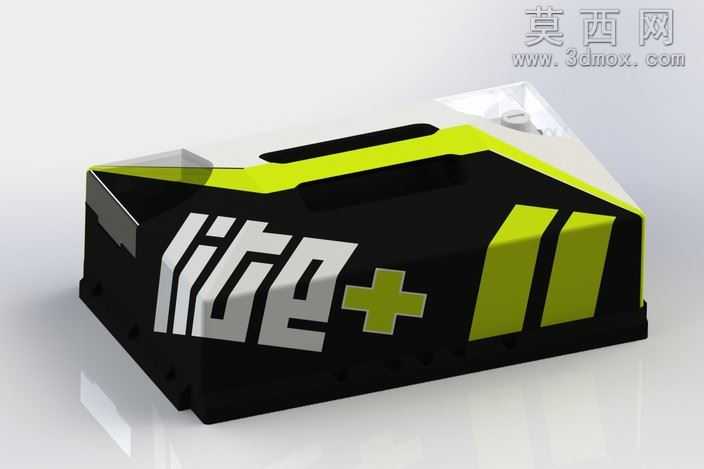

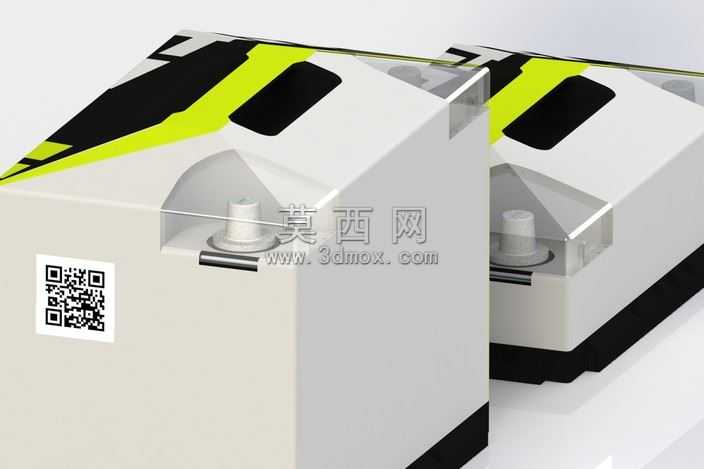

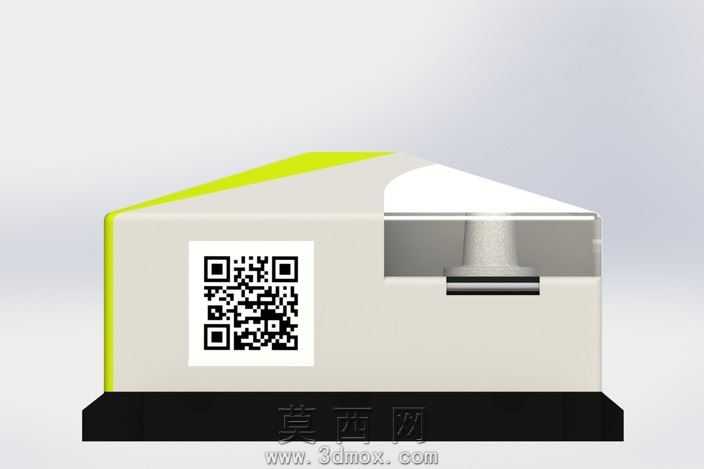

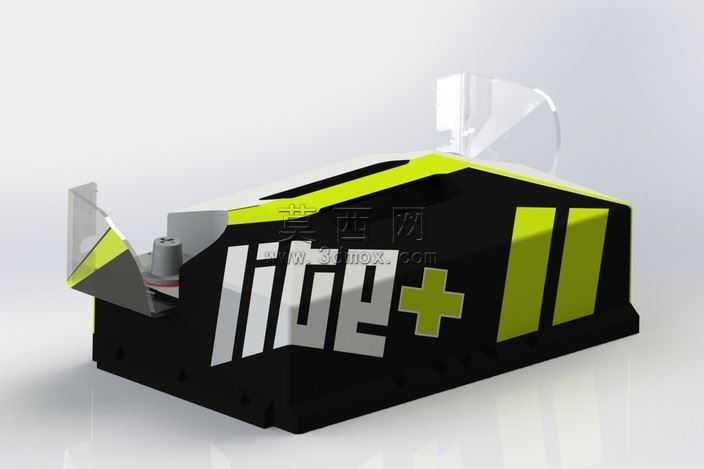

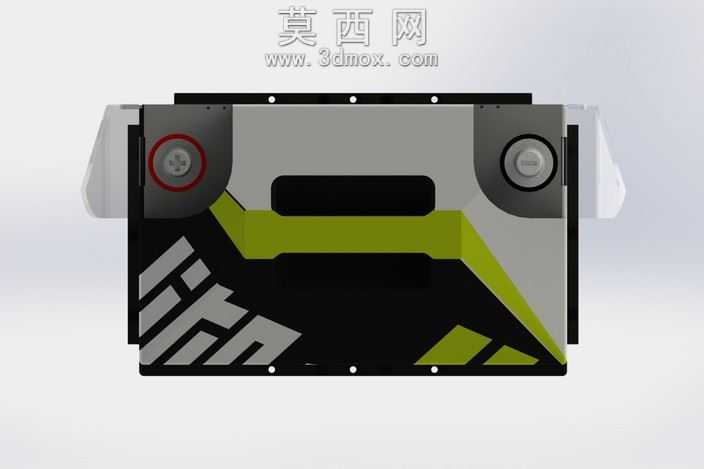

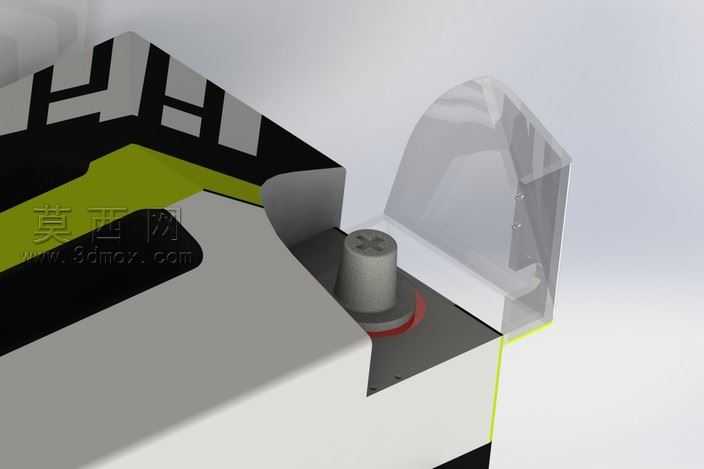

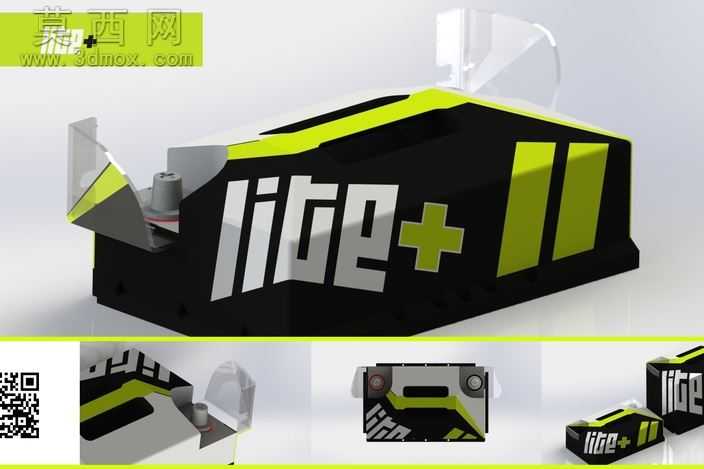

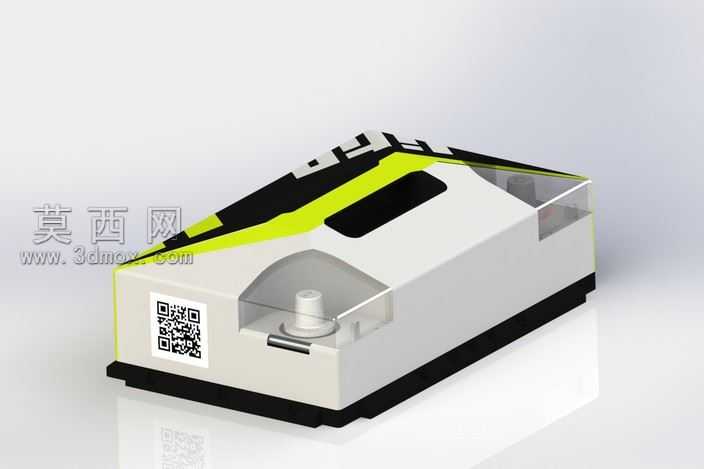

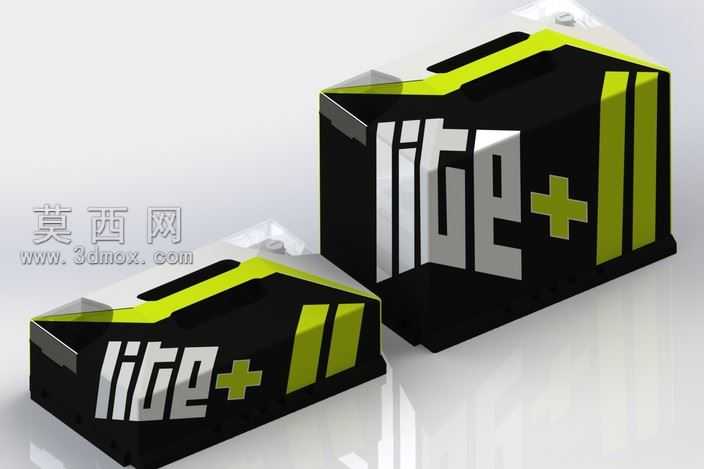

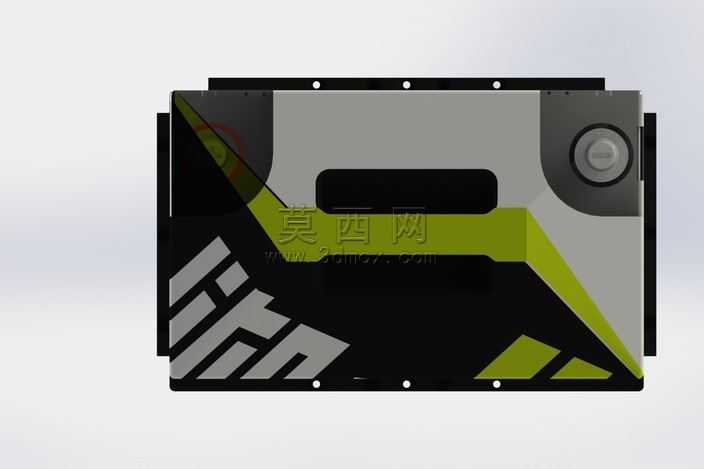

本作品为汽车起动用Lite+电池外壳的原创三维设计，建模阶段依托参数化三维设计软件完成全结构搭建，首先基于车用起动电池的内部电芯排布、极柱安装空间、接线端子预留位置完成基础腔体的草绘拉伸，精准匹配内部12V起动电芯组的堆叠尺寸，在腔体边缘预留0.8mm的密封胶槽结构，保障外壳装配后的防水防尘性能，适配汽车引擎舱内复杂的使用工况。外观设计上采用硬朗的机甲风切角造型，打破传统车用电池方正规整的沉闷外观，主体外壳做了多面斜切的棱线处理，在侧面预留大尺寸的品牌标识凹陷区域，可通过模内注塑或后期丝印完成lite+标识的呈现，标识旁搭配两条平行的荧光黄绿色装饰块，与黑色主体外壳形成强烈视觉对比，提升产品的识别度。结构设计上充分考虑车用场景的抗震需求，在外壳底部设计了一体化的安装固定卡扣位与加强筋网格，加强筋采用3mm等距排布，既可以提升外壳整体的抗冲击强度，避免车辆行驶过程中的震动导致外壳开裂，也能减少外壳注塑成型时的缩水变形问题；顶部开盖结构采用翻转式透明防护盖设计，防护盖通过侧边的转轴结构与主体外壳连接，开合角度可达120度，既可以在日常使用时保护内部极柱不被灰尘、油污侵蚀，也能在搭电、检修时无需完全拆下防护盖即可操作，透明材质选用耐候性PC材质，可抵御引擎舱内的高低温变化与油污腐蚀。材质渲染阶段，主体外壳赋予耐冲击ABS+PC合金材质，表面做细晒纹处理，减少日常使用中的划痕残留，荧光黄绿色装饰块赋予哑光高饱和塑料材质，透明防护盖赋予半透磨砂PC材质，极柱部位赋予金属镀镍材质，金属接线端子赋予哑光镀锌金属质感，渲染时采用工作室三点布光，精准呈现不同材质的反光、粗糙度差异，还原产品真实的量产质感。设计过程中同步考虑了注塑生产的工艺可行性，所有转角位置均做了R1.2以上的圆角处理，避免应力集中，外壳壁厚均匀控制在2.5mm，拔模角度统一设置为1.5度，保障后续开模生产时可以顺利脱模，整体设计兼顾了外观辨识度、结构实用性与生产可行性，适配汽车起动电池的使用需求。
